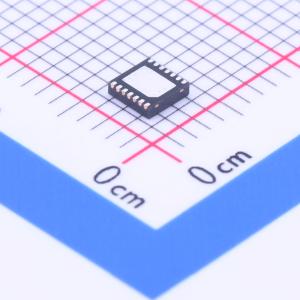

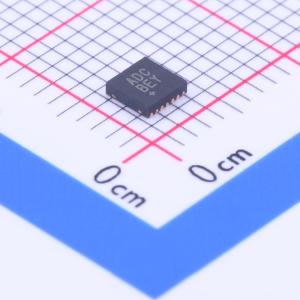

温馨提醒：图片仅供参考，商品以实物为准
MAX8792ETD+T
MAX8792ETD
- 描述
- 单通道Quick-PWM降压型控制器，具有动态REFIN、小封装、单通道降压转换器，具有动态REFIN
- 商品型号
- MAX8792ETD+T
- 商品编号
- C242521
- 商品封装
- TDFN-14-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
MAX8792脉宽调制（PWM）控制器具备高效率、出色的瞬态响应和高直流输出精度，可将高压电池降压，为笔记本电脑生成低压内核或芯片组/RAM偏置电源。输出电压可通过动态REFIN进行动态控制，该REFIN支持0至2V的输入电压。REFIN的可调性与反馈输入端的电阻分压器相结合，使MAX8792可配置为0至0.9VN之间的任意输出电压。
商品特性
- 具备快速瞬态响应的快速PWM
- 支持任何输出电容，使用聚合物/钽电容无需补偿，使用陶瓷输出电容时通过外部补偿保持稳定
- 精确的2V±10mV基准电压
- 动态可调输出电压（0至0.9VN范围），反馈输入可调节至0至2V的REFIN电压，在不同线路和负载条件下输出电压精度达0.5%
- 最大输入电压额定值为26V
- 可调谷底电流限制保护，通过NTC进行热补偿，支持折返式电流限制
- 电阻可编程开关频率
- 过压保护
- 欠压/热保护
- 电压软启动和软关断
- 预充电输出的单调上电
- 电源正常窗口比较器
应用领域
- 笔记本电脑
- I/O和芯片组电源
- GPU核心电源
- DDR内存——VDDQ或VTT负载点应用
- 降压电源
