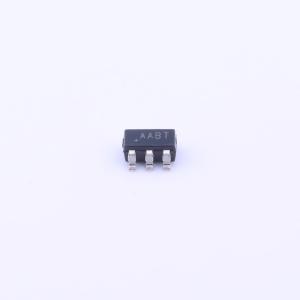

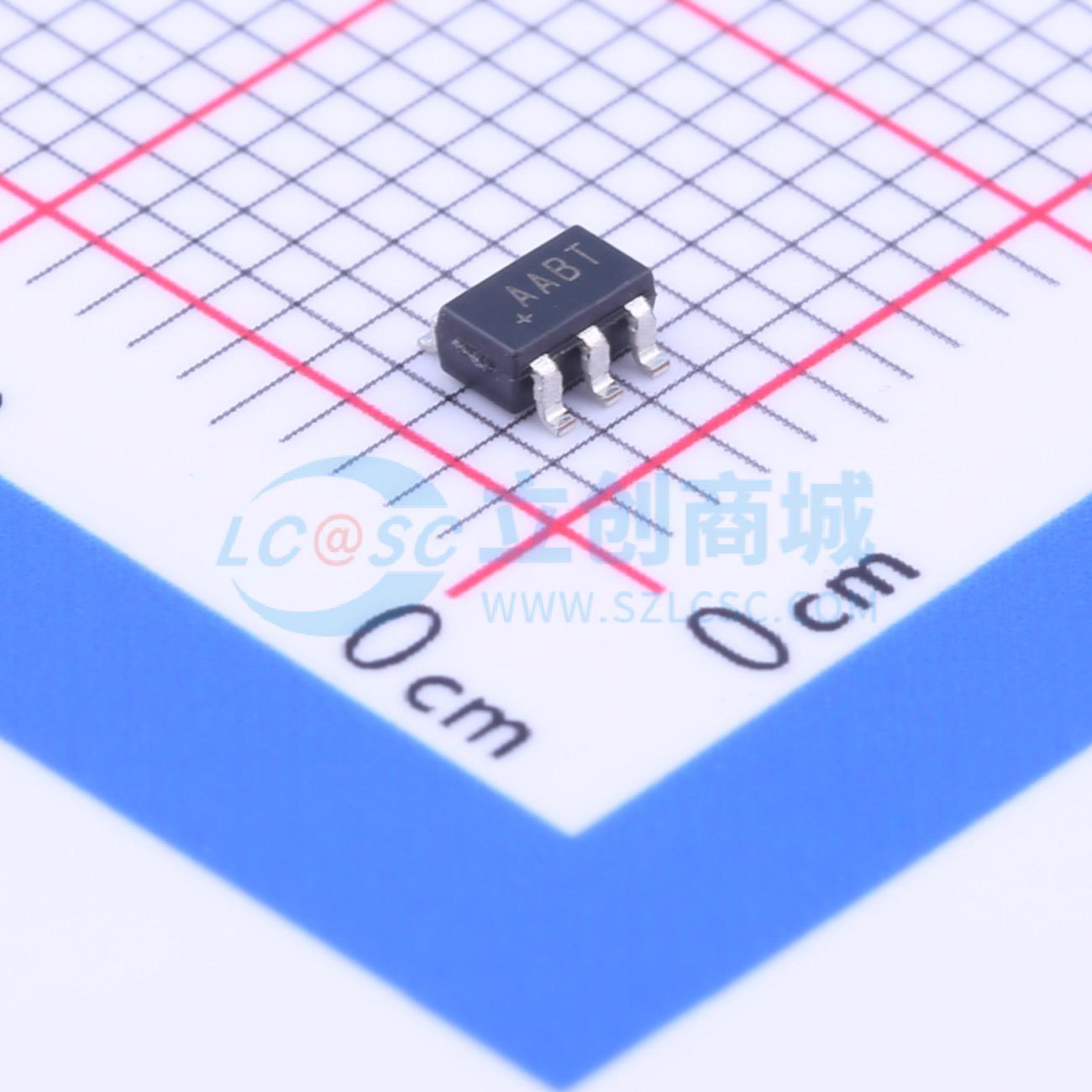

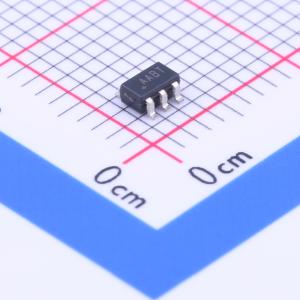

MAX1721EUT+T
SOT23封装带关断功能的开关电容电压反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOT23封装、开关电容电压反相器，带有关断、尺寸最小的高效偏置电源，用于小型LCD/GaAsFET PA偏置电源: 小尺寸、无需电感、低电源电流
- 商品型号
- MAX1721EUT+T
- 商品编号
- C242523
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.5V~5.5V | |
| 静态电流(Iq) | 650uA | |
| 输出电阻 | 23Ω |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 125kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 反相 | |
| 输出电流(Iout) | 25mA |
商品概述
MAX1719/MAX1720/MAX1721电容式电荷泵可将施加于其输入端的电压进行反相。为实现最佳性能，请使用低等效串联电阻（ESR）电容（如陶瓷电容）。
商品特性
- 超小型单片CMOS电荷泵反相器
- 可接受+1.5V至+5.5V的输入电压
- MAX1720工作频率为12kHz，MAX1719/MAX1721工作频率为125kHz
- 高效率
- 外部元件少
- 逻辑控制关断
- 片上集成振荡器控制电路和四个功率MOSFET开关
- 可提供25mA的连续输出电流
- 电压转换效率达99.9%
- 静态电流为50μA（MAX1720）
- 仅需两个1μF电容（MAX1719/MAX1721）
应用领域
- 由正电源产生本地负电源
- 小型LCD面板
- 砷化镓功率放大器偏置电源
- 手持终端、个人数字助理（PDA）
- 电池供电设备
