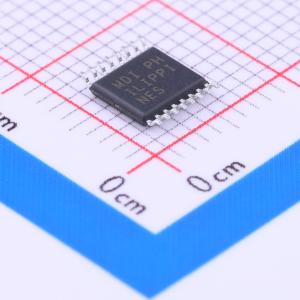

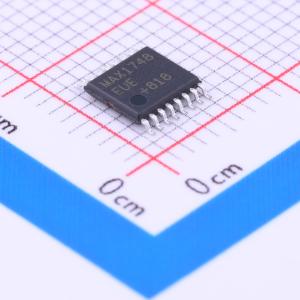

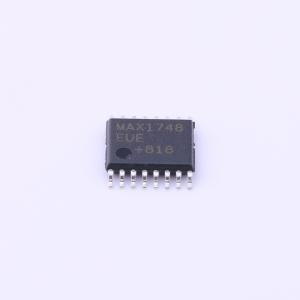

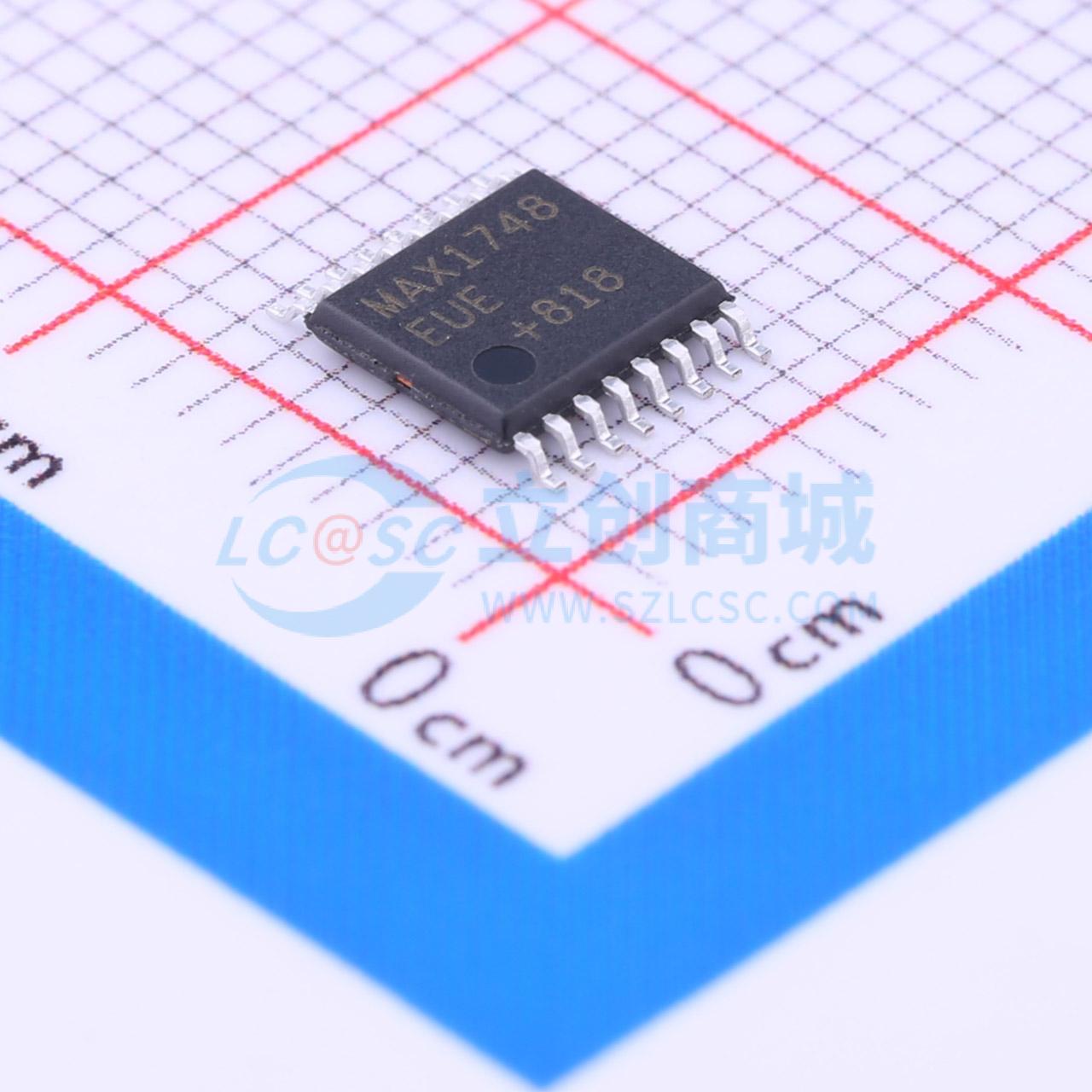

MAX1748EUE+T

三输出TFT-LCD DC-DC转换器

描述: MAX1748/MAX8726是小外形TSSOP封装的三输出DC-DC转换器，提供有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)所需的稳定电压。一路大功率DC-DC转换器和两路小功率电荷泵可将 +3.3V 至 +5V 输人电压转换为3路独立的输出电压。1MHz主DC-DC转换器使用极小的电感和陶瓷电容，产生高达13V的升压输出电压 (V_MAIN)。低功耗BiCMOS控制电路和低导通电阻(0.35Ω)集成功率MOSFET使转换效率高达93%。两个电荷泵可分别产生一路正输出 (V_POS) 和一路负输出(V_NEG)，这些小功率输出电路通过外部级联二极管和电容(根据需要选择级数)产生高达 +40V 和低至 -40V 的稳压输出。独特的稳压方式使输出纹波降至最低，并减小了两个电荷泵的电容尺寸。对于MAX1748和MAX8726两种器件，供电顺序为V_MAIN首先上电，然后V_NEG上电，最后是V_POS上电。MAX1748在前一路电源完成后迅速软启动下一路电源，MAX8726在V_MAIN与V_NEG、V_NEG与V_POS的启动之间加人了一段延时。MAX1748/MAX8726提供超薄TSSOP封装(最大高度1.1mm)。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1748EUE+T
商品编号: C242529
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.207克(g)

商品概述

MAX1748/MAX8726是小外形TSSOP封装的三输出DC-DC转换器，提供有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)所需的稳定电压。一路大功率DC-DC转换器和两路小功率电荷泵可将 +3.3V 至 +5V 输人电压转换为3路独立的输出电压。 1MHz主DC-DC转换器使用极小的电感和陶瓷电容，产生高达13V的升压输出电压 (V_MAIN)。低功耗BiCMOS控制电路和低导通电阻(0.35Ω)集成功率MOSFET使转换效率高达93%。两个电荷泵可分别产生一路正输出 (V_POS) 和一路负输出(V_NEG)，这些小功率输出电路通过外部级联二极管和电容(根据需要选择级数)产生高达 +40V 和低至 -40V 的稳压输出。独特的稳压方式使输出纹波降至最低，并减小了两个电荷泵的电容尺寸。对于MAX1748和MAX8726两种器件，供电顺序为V_MAIN首先上电，然后V_NEG上电，最后是V_POS上电。MAX1748在前一路电源完成后迅速软启动下一路电源，MAX8726在V_MAIN与V_NEG、V_NEG与V_POS的启动之间加人了一段延时。MAX1748/MAX8726提供超薄TSSOP封装(最大高度1.1mm)。

商品特性

三路集成DC-DC转换器
1MHz电流模式PWM boost调节器，高达 +13V 的大功率主电源输出，±1% 精度，高效率 (93%)
双电荷泵输出，高达 +40V 正电荷泵输出，低至 -40V 负电荷泵输出
内部控制供电顺序
内置功率MOSFET
+2.7V 至 +5.5V 输入电源
0.1μA 关断电流
0.6mA 静态电流
内部软启动
电源就绪输出
超小型外部元件
薄型TSSOP封装（最高 1.1mm）

应用领域

TFT有源点阵LCD显示器
无源矩阵LCD显示器
PDA
数码相机
便携式摄像机

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃

	属性	参数值
	频率	1MHz
	静态电流	0.1uA
	耗散功率(Pd)	755mW
