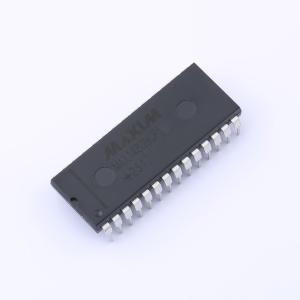

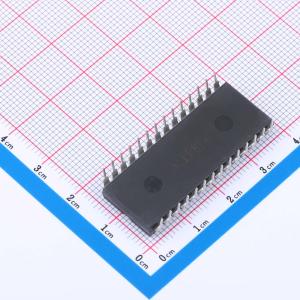

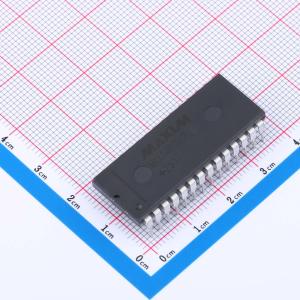

MAX1480BCPI+
完备的隔离型、RS-485/RS-422数据接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是完整的、电气隔离的 RS-485/RS-422 数据通信接口解决方案，采用混合微电路。收发器、光耦合器和变压器在标准 DIP 封装中提供完整接口。逻辑侧的单个 +5V 电源为接口两侧供电。部分型号具有降低压摆率的驱动器，可最大限度减少 EMI 并减少由端接不当的电缆引起的反射，允许高达 250kbps 的无差错数据传输；部分型号驱动器压摆率不受限制，允许高达 2.5Mbps 的传输速率
- 商品型号
- MAX1480BCPI+
- 商品编号
- C242547
- 商品封装
- DIP-28
- 包装方式
- 管装
- 商品毛重
- 4.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 250Kbps | |
| 通讯模式 | 半双工 | |
| 隔离电压(Vrms) | 1600 | |
| CMTI(kV/us) | - | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 节点数 | - | |
| 静电保护 | - | |
| 功能特性 | 失效保护电路；总线故障检测；单侧供电隔离；内置电源变压器；集成隔离电源；低功耗待机 | |
| 逻辑侧工作电压 | 4.5V~5.5V | |
| 总线侧工作电压 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B是混合微电路中完整的电气隔离式RS - 485/RS - 422数据通信接口解决方案。收发器、光耦合器和变压器在标准DIP封装中提供完整的接口。逻辑侧的单+5V电源为接口两侧供电。MAX1480B/MAX1480C/MAX1490B采用降低压摆率的驱动器，可最大程度减少电磁干扰，并减少因电缆端接不当引起的反射，允许在高达250kbps的数据速率下进行无差错数据传输。MAX1480A/MAX1490A驱动器的压摆率不受限制，允许传输速率高达2.5Mbps。MAX1480A/B/C设计用于半双工通信，而MAX1490A/B具有全双工通信功能。驱动器具有短路电流限制，并通过热关断电路防止过度功耗，该电路使驱动器输出进入高阻抗状态。接收器输入具有故障安全功能，若输入开路，可保证输出状态已知（MAX1480A/B/C的RO为低电平，MAX1490A/B的RO为高电平）。MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B通常能承受1600VRMS（1分钟）或2000VRMS（1秒）。其隔离输出符合所有RS - 485/RS - 422规范。MAX1480A/B/C采用28引脚DIP封装，MAX1490A/B采用24引脚DIP封装。
商品特性
- 集成ESD保护：MAX1480E/MAX1490E为±15kV ESD保护的隔离式RS - 485/RS - 422数据接口
- 适用于空间受限应用：MAX3157为高共模抑制比、±50V隔离的RS - 485收发器
应用领域
- 隔离式RS - 485/RS - 422数据接口
- 适用于电磁干扰敏感应用的收发器
- 工业控制局域网
- 自动测试设备
- 暖通空调/建筑控制网络
