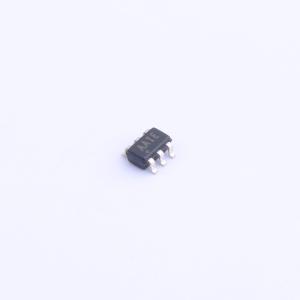

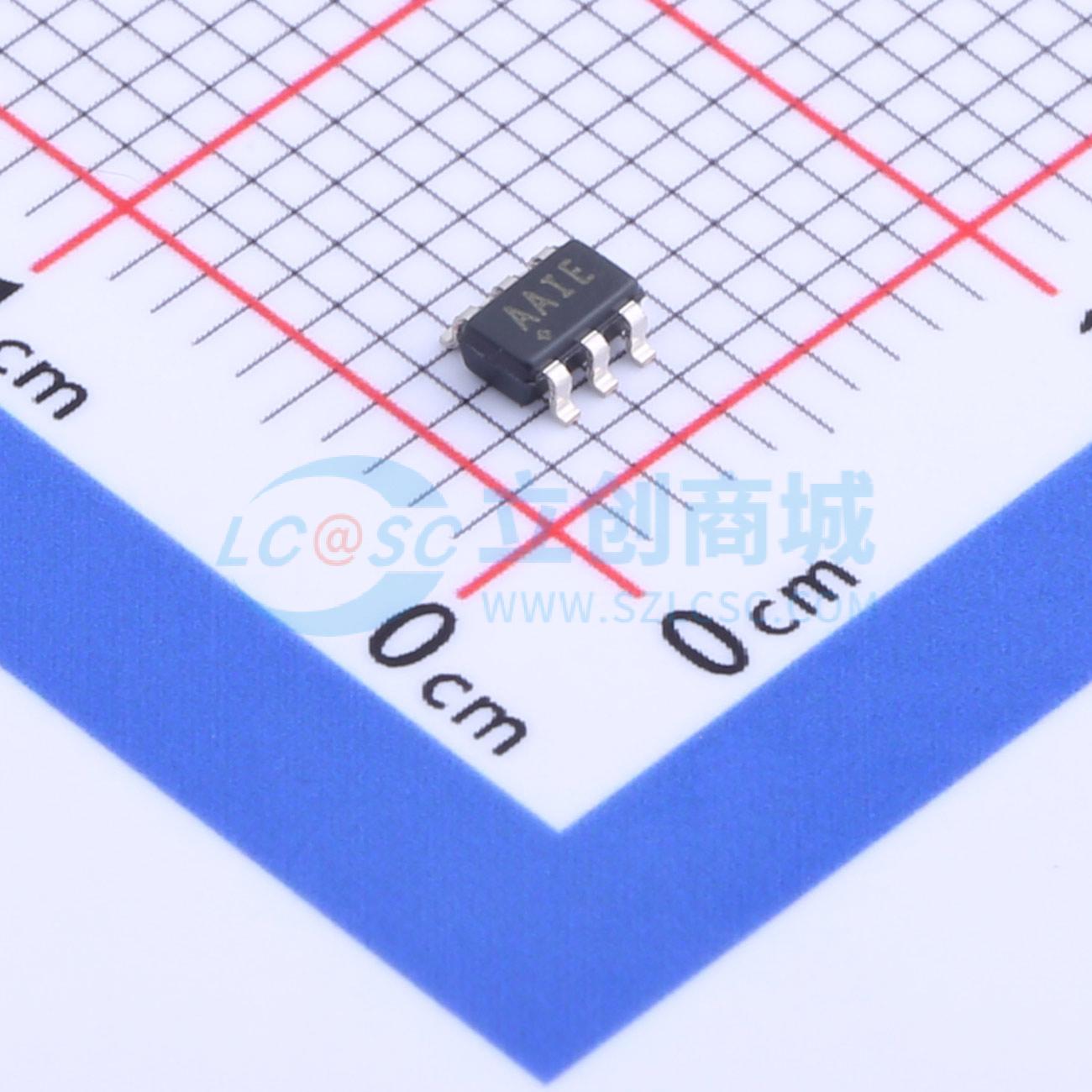

MAX4561EUT+T
±15kV ESD保护，低电压，单刀双掷/单刀单掷，CMOS模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些模拟开关在单个+1.8V至+12V电源下工作。具有70Ω@5V (120Ω@3V)导通电阻，并且通道间匹配最大为2Ω。可以处理轨到轨模拟信号。
- 商品型号
- MAX4561EUT+T
- 商品编号
- C242550
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.8V~12V | |
| 导通时间(ton) | 90ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 70Ω | |
| 关闭时间(toff) | 80ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 12pF |
商品特性
- ESD保护：常开（NO）、常闭（NC），人体模型 ±15kV，IEC 1000 - 4 - 2气隙放电 ±15kV，IEC 1000 - 4 - 2接触放电 ±8kV
- 导通电阻保证值：+5V电源时为70Ω，单±3V电源时为120Ω
- 通道间导通电阻匹配度（最大2Ω）
- 低导通电阻平坦度：最大4Ω
- 低泄漏电流保证值：关断泄漏电流0.5nA（TA = +25℃时），导通泄漏电流0.5nA（TA = +25℃时）
- 保证先断后通（仅MAX4561），时间为5ns
- 轨到轨信号处理能力
- +5V电源时与TTL/CMOS逻辑兼容
- 行业标准引脚排列：MAX4561与MAX4544引脚兼容，MAX4568/MAX4569与MAX4514/MAX4515引脚兼容
应用领域
- 电池供电系统
- 音频和视频信号路由
- 低电压数据采集系统
- 采样保持电路
- 通信电路
