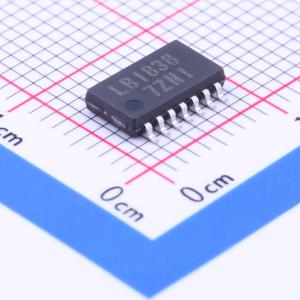

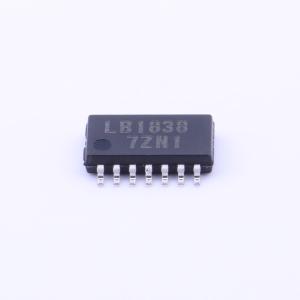

LB1838M-TRM-E
1A 9V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LB1838M是一款低饱和双通道双向电机驱动IC，适用于低压应用。 LB1838M是一款双极步进电机驱动IC，非常适合用于打印机、相机和其他便携式设备。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LB1838M-TRM-E
- 商品编号
- C242280
- 商品封装
- LSOP-14-175mil
- 包装方式
- 编带
- 商品毛重
- 0.241克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.5V~9V | |
| 电机驱动电压(Vm) | 1.8V~9V |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 工作温度 | -20℃~+75℃ |
商品概述
LB1838M是一款低饱和双通道双向电机驱动IC，适用于低压应用。 LB1838M是一款双极步进电机驱动IC，非常适合用于打印机、相机和其他便携式设备。
商品特性
- 低电压工作（最低2.5V）
- 低饱和电压（上晶体管 + 下晶体管残余电压：400mA时为0.40V）
- 内置直通电流防护电路
- 逻辑电源和电机电源分开
- 内置消火花二极管
- 内置热关断电路
- 紧凑型封装：MFP14S
应用领域
- 打印机
- 相机
- 其他便携式设备
