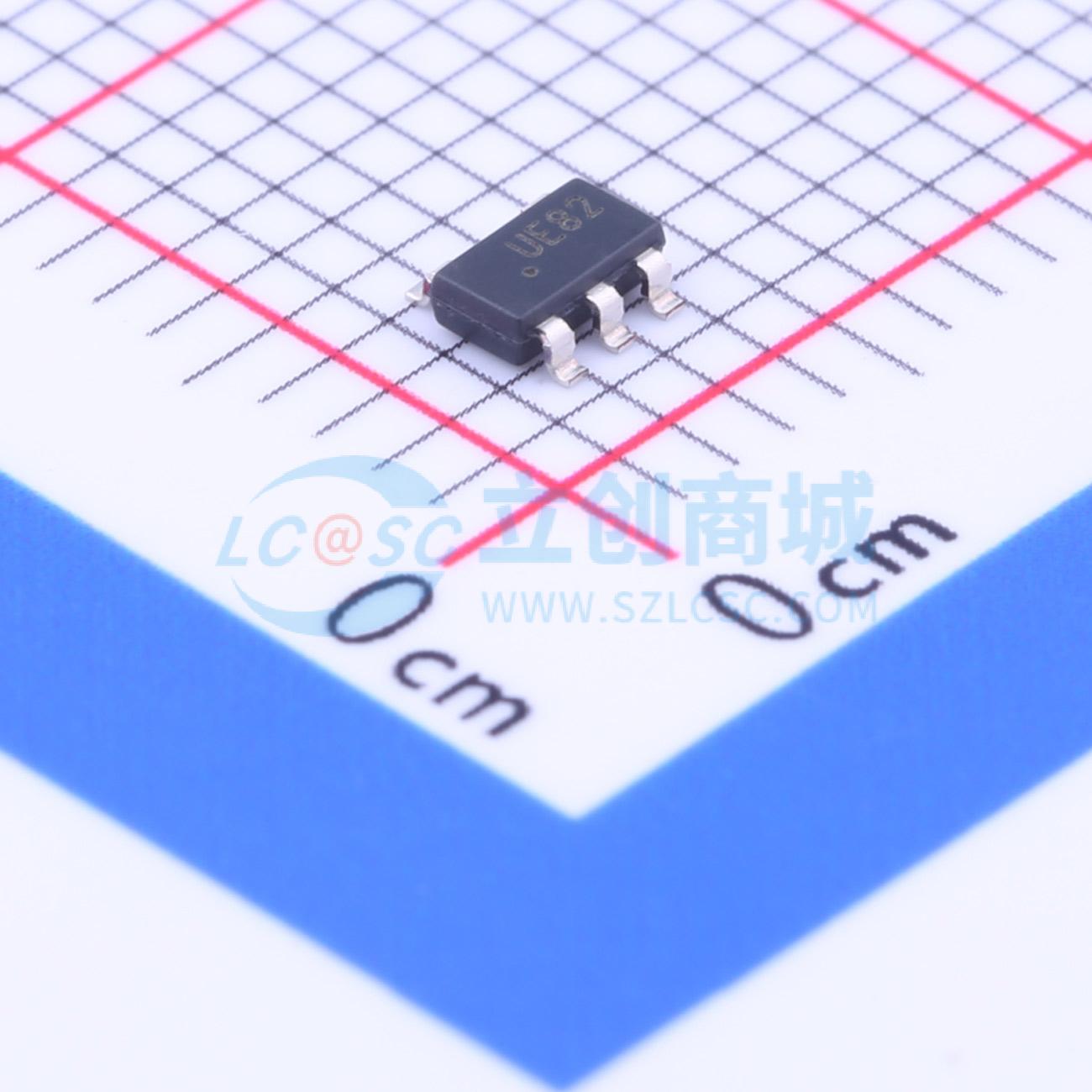

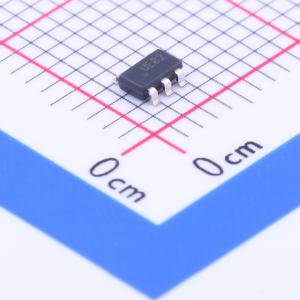

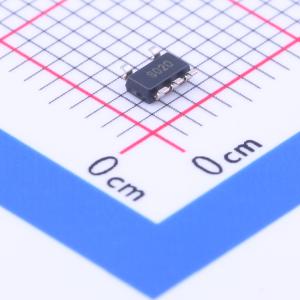

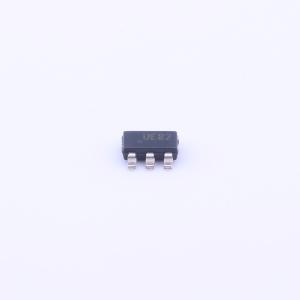

温馨提醒：图片仅供参考，商品以实物为准
CAT4137TD-GT3
CAT4137TD-GT3
- 描述
- 白光 LED 驱动器，CMOS 升压转换器
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT4137TD-GT3
- 商品编号
- C242276
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.2V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 24V | |
| 输出电流 | 30mA | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
CAT4137是一款DC/DC升压转换器，可提供稳定的输出电流。该器件以1 MHz的恒定开关频率工作，允许使用小值外部陶瓷电容和电感。该器件驱动串联连接的一串白色LED，并提供稳定的电流来控制LED，使其具有固有的均匀亮度和匹配性。外部电阻R1设置输出电流，并允许在2.2 V至5.5 V的宽输入电源电压范围内支持高达30 mA的电流，使该器件非常适合电池供电的应用。可以通过使用直流电压、逻辑信号或脉宽调制（PWM）信号来实现LED调光。关断控制引脚允许将器件置于静态电流为“零”的关断模式。除了热保护和过载电流限制外，该器件在“开路LED”故障条件下还会进入非常低功耗的工作模式。该器件采用低高度（最大高度1 mm）5引脚薄SOT23封装，适用于空间关键型应用。
应用领域
- LCD背光
- 手机
- 手持设备
- 数码相机
