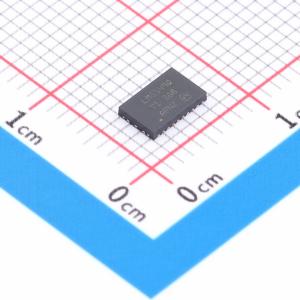

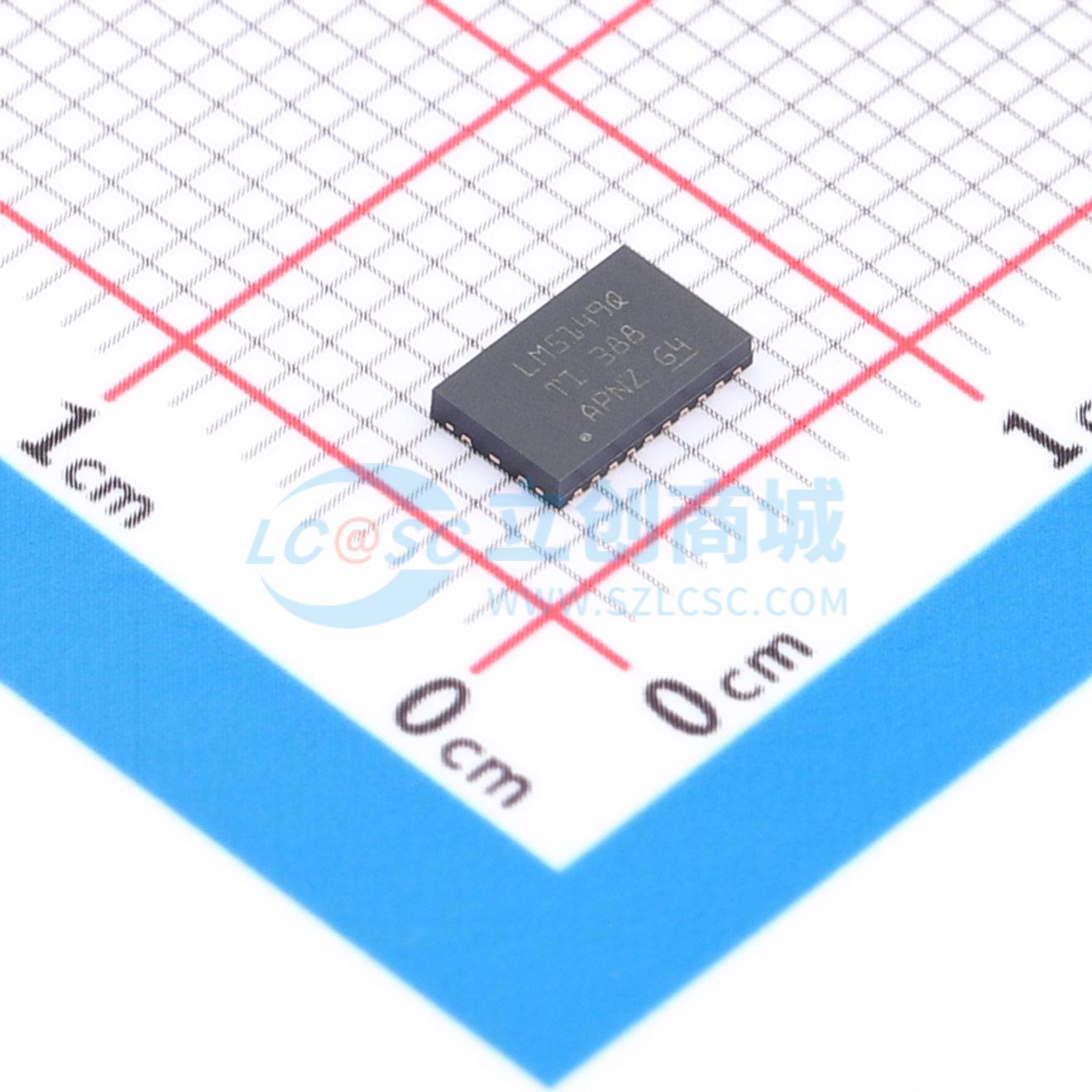

LM5149QRGYRQ1

品牌名称: TI(德州仪器)
商品型号: LM5149QRGYRQ1
商品编号: C22450800

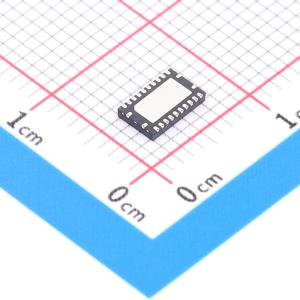

商品封装: VQFN-24(3.5x5.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片

	属性	参数值
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM5149-Q1是一款80V、超低静态电流（IQ）的同步降压DC/DC控制器，适用于大电流单输出应用。该控制器采用峰值电流模式控制架构，便于进行环路补偿，具有快速瞬态响应以及出色的负载和线性调节能力。LM5149-Q1可设置为双相模式，在大电流应用中实现精确的电流共享。该器件可在低至3.5V的输入电压（VIN）下工作，必要时占空比接近100%。

LM5149-Q1具有两个独特的电磁干扰（EMI）降低特性：有源EMI滤波器和双随机扩频（DRSS）。有源EMI滤波器可感应直流输入总线上的任何噪声或纹波电压，并注入反相抵消信号以减少干扰。DRSS结合了低频三角调制和高频随机调制，分别降低低频和高频频段的EMI。这种混合技术符合行业标准电磁兼容性（EMC）测试中规定的多分辨率带宽（RBW）设置。

LM5149-Q1的其他特性包括：最高150°C的结温工作温度、用户可选的二极管仿真功能（用于在轻载条件下降低电流消耗）、用于故障报告和输出监控的开漏电源良好标志、精密使能输入、向预偏置负载单调启动、集成的VCC偏置电源稳压器和自举二极管、3ms的内部软启动时间，以及具有自动恢复功能的热关断保护。

LM5149-Q1控制器采用3.5mm×5.5mm的热增强型24引脚VQFN封装，引脚具有可焊侧翼，便于在制造过程中进行光学检查。

商品特性

符合AEC-Q100汽车应用标准：
- 器件温度等级1：环境工作温度为 -40°C至 +125°C
具备功能安全能力：提供相关文档以辅助功能安全系统设计
集成两种EMI抑制机制：
- 有源EMI滤波器，可在低频段增强EMI性能
- 可选双随机扩频（DRSS），可在低频和高频频段增强EMI性能，平均降低25dBµV的EMI，将外部差模输入滤波器尺寸减小50%并降低系统成本
多功能同步降压DC/DC控制器：
- 宽输入电压范围为3.5V至80V
- 1%精度，固定输出电压为3.3V、5V、12V，或可调输出电压范围为0.8V至55V
- 最高结温为150°C
- 关断模式电流为2.3µA
- 无负载睡眠电流为9.5µA
- 最多可堆叠两相
开关频率范围为100kHz至2.2MHz：
- 具备SYNC输入和SYNC输出功能
具备强大的固有保护特性：
- 内部打嗝模式过流保护
- 使能和电源良好功能
- VCC、VDDA和栅极驱动欠压锁定（UVLO）保护
- 带迟滞的热关断保护
可使用WEBENCH®电源设计器创建基于LM5149-Q1的定制设计

应用领域

汽车电子系统
信息娱乐系统、仪表盘、高级驾驶辅助系统（ADAS）
车身电子系统
高压电池供电系统
