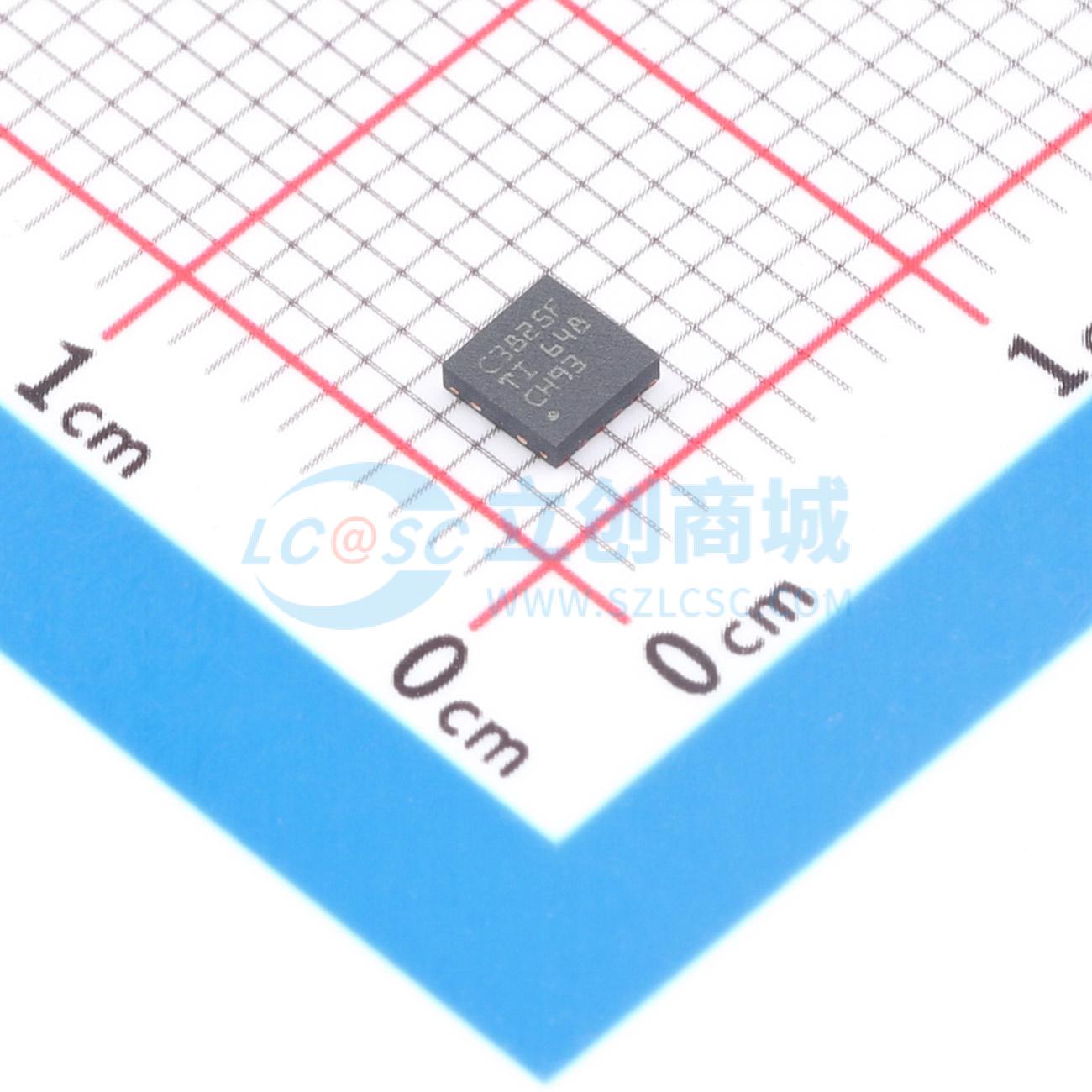

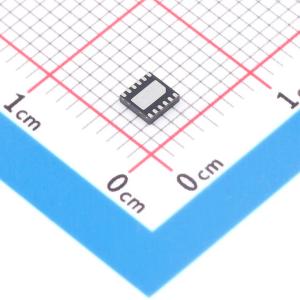

LMR38025FDRRR

简易开关电源转换器，4.2V至80V输入，2.5A输出，静态电流40μA的同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR38025同步降压转换器旨在宽输入电压范围内进行调节，最大限度减少对外部浪涌抑制元件的需求。LMR38025可在低至4.2V的输入电压骤降期间工作，必要时占空比接近100%，由于其绝对最大输入电压为85V，因此该器件是宽输入工业应用以及轻度混合动力汽车（MHEV）/电动汽车（EV）系统的理想选择。LMR38025具备高压使能引脚，可通过将器件连接到宽输入电源电压来使能，也可在启动和关断过程中实现精确的欠压锁定（UVLO）控制
品牌名称: TI(德州仪器)
商品型号: LMR38025FDRRR
商品编号: C22450813
商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.199836克(g)

商品参数

商品概述

LMR38025同步降压转换器旨在在宽输入电压范围内进行调节，最大限度地减少对外部浪涌抑制元件的需求。LMR38025可在低至4.2V的输入电压骤降期间工作，必要时占空比接近100%，由于其绝对最大输入电压为85V，因此该器件是宽输入工业应用和轻度混合动力汽车/电动汽车（MHEV/EV）系统的理想选择。 LMR38025具有一个高电压使能引脚，可通过将器件连接到宽输入电源电压或在启动和关断过程中进行精确的欠压锁定（UVLO）控制来使能器件。具有内置滤波和延迟功能的电源正常标志能真实指示系统状态，无需外部监控器。该器件集成了伪随机扩频选项，可将电磁干扰（EMI）降至最低。开关频率可在200kHz至2.2MHz之间配置，以避开对噪声敏感的频段。此外，可通过RT引脚对频率进行编程，以在低工作频率下提高效率，或在高工作频率下减小设计尺寸。该器件具备内置保护功能，如逐周期电流限制、打嗝模式短路保护以及在功耗过大时的热关断功能。LMR38025采用12引脚WSON封装。

商品特性

为恶劣工业应用而配置
4.2V至80V输入电压范围
2.5A连续输出电流
超低40µA工作静态电流
200kHz至2.2MHz可调开关频率
与外部时钟进行频率同步
97%最大占空比
支持带预偏置输出的启动事件
参考电压在全温度范围内的容差为±1.5%
精确使能
集成补偿网络，易于使用，可减少物料清单（BOM）数量
集成同步整流
带PowerPAD的12引脚可焊侧翼WSON集成电路封装
脉冲频率调制（PFM）和强制脉冲宽度调制（FPWM）选项
具备扩频选项

应用领域

工业运输
无线基础设施和网络
电力传输
工厂自动化与控制

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	1V~75V
	输出电流	2.5A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
