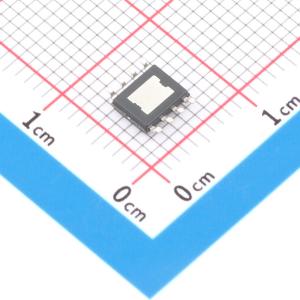

LV14540DDAR
SIMPLE SWITCHER电源转换器40V 5A 2MHz降压转换器
- 描述
- LV14540 是一款配有集成型高侧 MOSFET 的 40V、5A 降压稳压器。该器件具有 4V 至 40V 的宽输入范围，适用于从工业到汽车各类应用中非稳压电源的电源调节。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LV14540DDAR
- 商品编号
- C22450853
- 商品封装
- SOPowerPAD-8
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 800mV~32V | |
| 输出电流 | 5A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LV14540 是一款配有集成型高侧 MOSFET 的 40V、5A 降压稳压器。该器件具有 4V 至 40V 的宽输入范围，适用于从工业到汽车各类应用中非稳压电源的电源调节。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。内部环路补偿还能够更大限度地减少器件的外部元件。利用精密使能端输入可以简化稳压器控制和系统电源时序。此外，该器件还内置多种保护特性：逐周期电流限制保护、应对功耗过大的热感测和热关断保护、以及输出过压保护。
LV14540 SIMPLE SWITCHER 电源转换器稳压器是一款易于使用的直流/直流降压转换器，工作电源电压为 4.0V 至 40V。该器件集成了 100mΩ（典型值）高侧 MOSFET，能够以非常小的设计尺寸提供高达 5A 的直流负载电流，并具有出色的效率和热性能。在空载条件下（不进行开关），工作电流通常为 120μA。该器件禁用后，电源电流通常为 1μA。扩展系列可采用引脚对引脚兼容的封装，并提供 2A 和 3.5A 负载选项。
LV14540 实现了恒定频率峰值电流模式控制，并在轻负载条件下以脉冲跳跃模式运行，以实现高效率。该器件具有内部补偿功能，可节省设计时间并减少外部元件数量。开关频率可通过外部电阻 RT 在 200kHz 至 2MHz 之间编程。LV14540 还能够与 250kHz 至 2MHz 频率范围内的外部时钟同步，使该器件可设计为在较高频率下适应小布板空间或在较低频率下实现高效电源转换。
为满足更全面的系统要求，该器件还包含其他可选功能，其中包括精密使能、可调节软启动时间，以及由 BOOT 电容器充电电路实现的约 97% 占空比。这些功能为广泛的应用提供了一个灵活且易于使用的平台。保护特性包括过热关断、VOUT 过压保护 (OVP)、VIN 欠压锁定 (UVLO)、逐周期电流限制和具有频率折返功能的短路保护。
商品特性
- 输入电压范围：4V 至 40V
- 5A 持续输出电流
- 100mΩ 高侧 MOSFET
- 最短导通时间：100ns
- 电流模式控制
- 可调节开关频率范围：200kHz 至 2MHz
- 与外部时钟频率同步
- 内置补偿功能，便于使用
- 支持高占空比运行
- 精密使能输入
- 关断电流：1µA
- 热保护、过压保护和短路保护
- 采用 PowerPAD 集成电路封装的 8 引脚 HSOIC
应用领域
- 汽车电池稳压
- 工业电源
- 电信和数据通信系统
- 电池供电型系统
