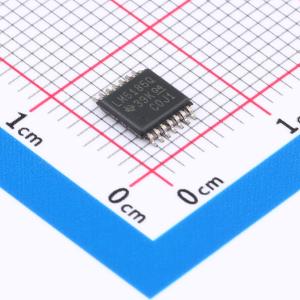

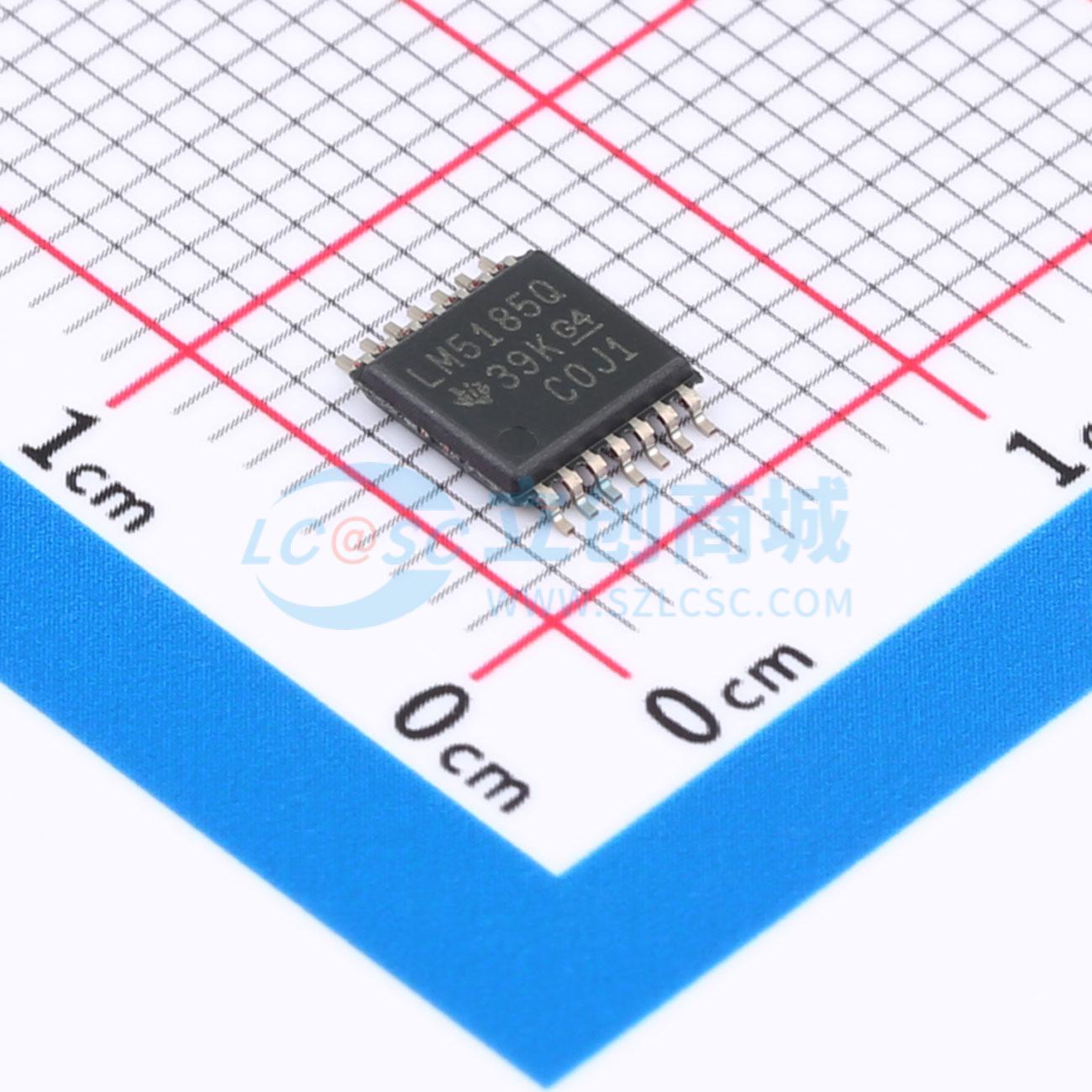

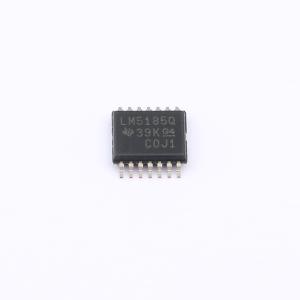

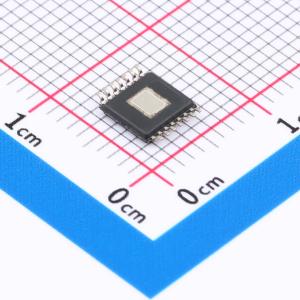

LM5185QPWPRQ1
4.5V~100V
- 描述
- LM5185-Q1 是一款初级侧稳压 (PSR) 反激式控制器，在 4.5V 至 100V 的宽输入电压范围内具有高效率。隔离输出电压采样自初级侧反激式电压，因此，无需使用光耦合器、电压基准或变压器的第三绕组进行输出电压稳压。高集成度可实现简单可靠的高密度设计，其中只有一个变压器穿过隔离层。通过采用边界导电模式 (BCM) 开关，可实现紧凑的磁设计以及优于 ±1.5% 的负载和线路调节性能。BCM 支持高达 100V 输入的应用，并具有可应对线路瞬变的较高余量。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5185QPWPRQ1
- 商品编号
- C22450802
- 商品封装
- HTSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 4.5V~100V | |
| 开关频率 | 11kHz~350kHz | |
| 工作温度 | -40℃~+150℃@(TJ) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；内置LDO稳压器；逐波限流；可调软启动；过流保护；可调限流 |
商品概述
LM5185-Q1 是一款初级侧稳压 (PSR) 反激式汽车类直流/直流控制器，具有低 IQ 和低EMI特性，支持100VIN输入。LM5185-Q1 在 4.5V 至 100V 的宽输入电压范围内具有高效率。隔离输出电压采样自初级侧反激式电压，因此，无需使用光耦合器、电压基准或变压器的第三绕组进行输出电压稳压。高集成度可实现简单可靠的高密度设计，其中只有一个变压器穿过隔离层。通过采用边界导电模式(BCM)开关，可实现紧凑的磁设计以及优于 ±1.5% 的负载和线路调节性能。BCM支持高达100V输入的应用，并具有可应对线路瞬变的较高余量。LM5185-Q1 反激式控制器简化了隔离式直流/直流电源的实施，并具有用于优化目标终端设备性能的可选功能。该器件通过一个电阻器来设置输出电压，同时使用可选的电阻器通过抵消反激式二极管的压降热系数来提高输出电压精度。LM5185-Q1 控制器具有集成的大电流 MOSFET 栅极驱动器，可将功率范围从小于 1W 扩展到大于 50W，从而使该器件成为在宽功率范围内易于迁移的可扩展设计。使用 COMP 引脚的可调补偿和使用电流检测电阻器的可调峰值电流限制使设计变得灵活，是满足不同应用要求的理想选择。其他特性包括内部固定或外部可编程软启动、用于提高效率的可选外部VCC、用于可调节线路UVLO且具有迟滞功能的精密使能输入、具有分流电流检测功能的峰值电流模式控制、断续模式过载保护、大电流MOSFET栅极驱动器以及具有自动恢复功能的热关断保护。无需连接高压MOSFET漏极，因此可提高安全性并简化PCB间隙要求。LM5185-Q1 控制器符合汽车 AEC-Q100 1 级标准并采用引脚间距为 0.65 mm 的 14 引脚 5 mm × 4.4 mm 热增强型 HTSSOP 封装。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度等级 1: -40℃ 至 125℃ 的环境温度范围
- 功能安全型
- 可帮助进行功能安全系统设计的文档
- 4.5V至100V宽输入电压范围
- 功率范围从小于 1W 扩展到大于 50W
- 稳健的 PSR 反激式设计，适用于可靠耐用的应用
- 稳定可靠的设计，只有一个变压器穿过隔离层
- ±1.5% 的总输出稳压精度
- 可选VOUT温度补偿
- 输入UVLO和热关断保护
- 断续模式过流故障保护
- 采用14引脚HTSSOP封装，具有0.9mmHV-LV引脚间距
- 具有 -40℃ 至 +150℃ 的结温范围
- 通过集成技术减小设计尺寸，降低成本
- 无需光耦合器或变压器辅助绕组即可进行 VOUT 稳压
- 具有2A峰值灌电流和1A峰值拉电流的大电流功率MOSFET栅极驱动器
- 高效率和出色的工作 IQ
- 重负载情况下，可在边界导通模式 (BCM) 下实现准谐振开关
- 具有用于提升效率的外部VCC选项
- 高轻负载效率，超低 IQ (使用外部 VCC 时，典型值为 25μA)
- 具有单输出和多输出实施方案
- 超低的EMI传导和辐射信号
- 软开关可避免二极管反向恢复
- 可以满足CISPR25 EMI要求
- 可借助 WEBENCH® Power Designer 创建定制设计方案
应用领域
- 汽车HEV/EV动力总成系统
- 车载充电器
- 牵引逆变器:IGBT和SiC栅极驱动器
- AM 以下波段汽车车身电子装置
- HVAC压缩机
- 车内加热器模块
- 电池管理系统(BMS)
- 工业和电信系统的通用隔离式辅助电源轨
- 通用 IGBT、MOSFET、GaN 和 SiC 栅极驱动器
