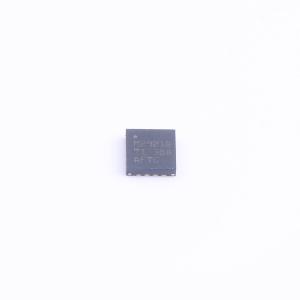

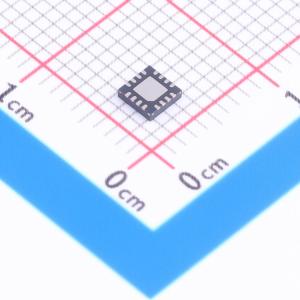

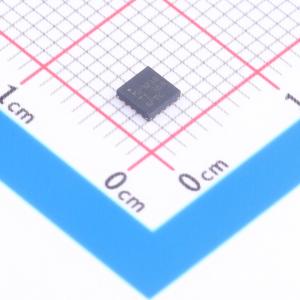

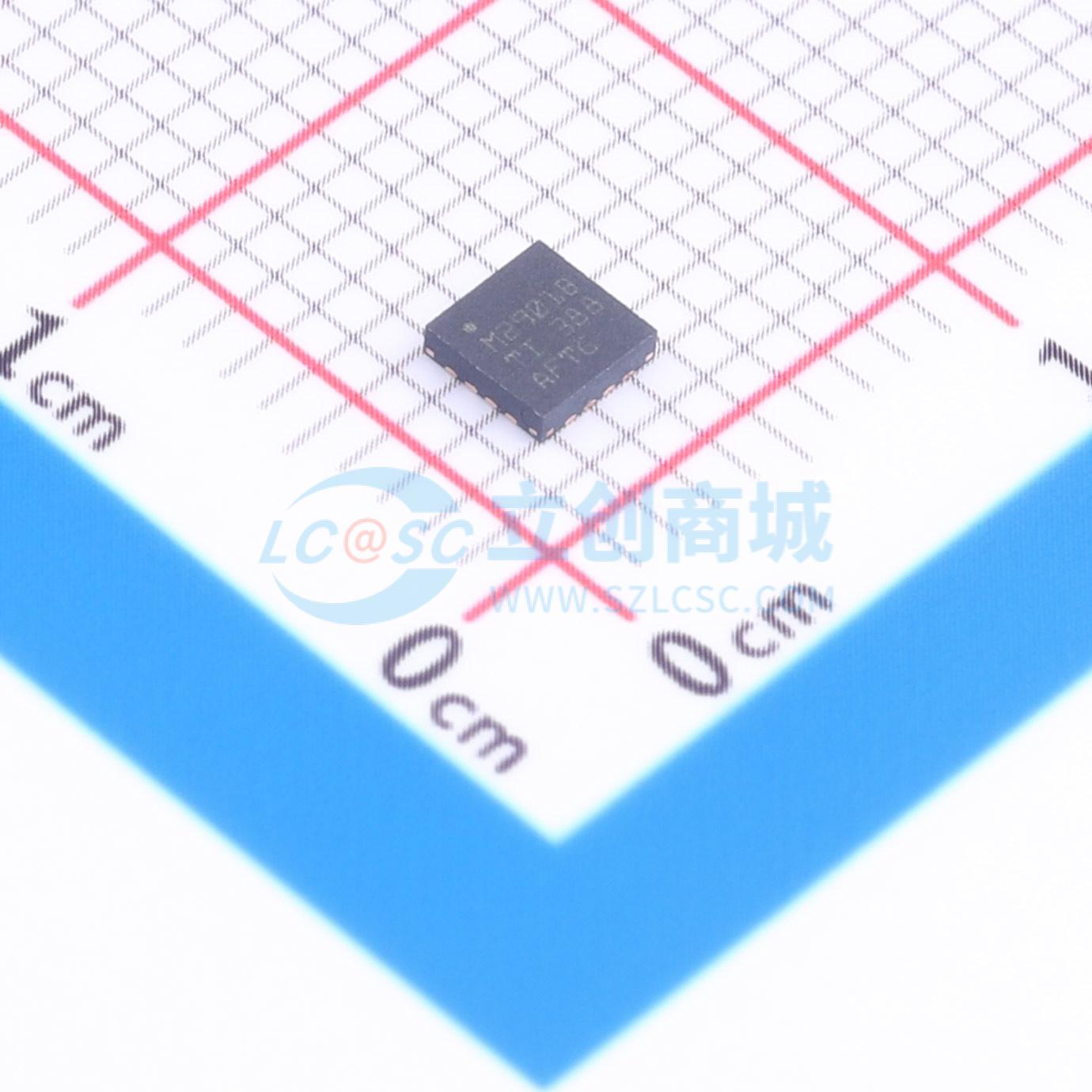

LM2901BIRTER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 下一代B版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用ESD钳位提高了2kV ESD性能和输入耐用性。可直接替代LM239、LM339和LM2901（“A”和“V”版本）。所有器件都包含四个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。静态电流不受电源电压的影响。
品牌名称: TI(德州仪器)
商品型号: LM2901BIRTER
商品编号: C22450790
商品封装: WQFN-16-EP(3x3)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

全新 LM339B 和 LM2901B 改进了 B 版本的规格。LM339B 和 LM2901B 器件是业界通用 LM339 和 LM2901 比较器系列的下一代版本。下一代 B 版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用 ESD 钳位提高了 2kV ESD 性能和输入耐用性。LM339B 和 LM2901B 可直接替代 LM239、LM339 和 LM2901（“A”和“V”版本）。所有器件都包含四个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。静态电流不受电源电压的影响。

商品特性

最大额定值：高达 38V
ESD 等级 (HBM)：2kV
低输入失调电压：0.37mV
低输入偏置电流：3.5nA
低电源电流：每个比较器 200μA
更短的响应时间 (1µs)
B 版本可直接取代 LM239、LM339 和 LM2901 的 A 和 V 版本
共模输入电压范围包括接地
差分输入电压范围等于最大额定电源电压：±38V
低输出饱和电压
输出与 TTL、MOS 和 CMOS 兼容

应用领域

扫地机器人
单相 UPS
服务器 PSU
无绳电动工具
无线基础设施
电器
楼宇自动化
工厂自动化与控制
电机驱动器
信息娱乐系统与仪表组

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	370uV
	输入偏置电流(Ib)	3.5nA
	传播延迟(tpd)	300ns
	输出类型	开漏
	输出模式	MOS；CMOS；TTL

	属性	参数值
	静态电流(Iq)	800uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	38V
	单电源	2V~36V
	输入失调电流(Ios)	0.5nA
	响应时间(tr)	1us
