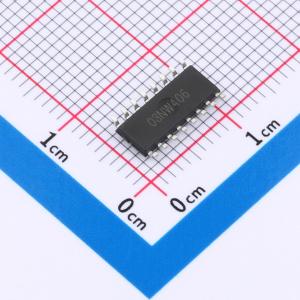

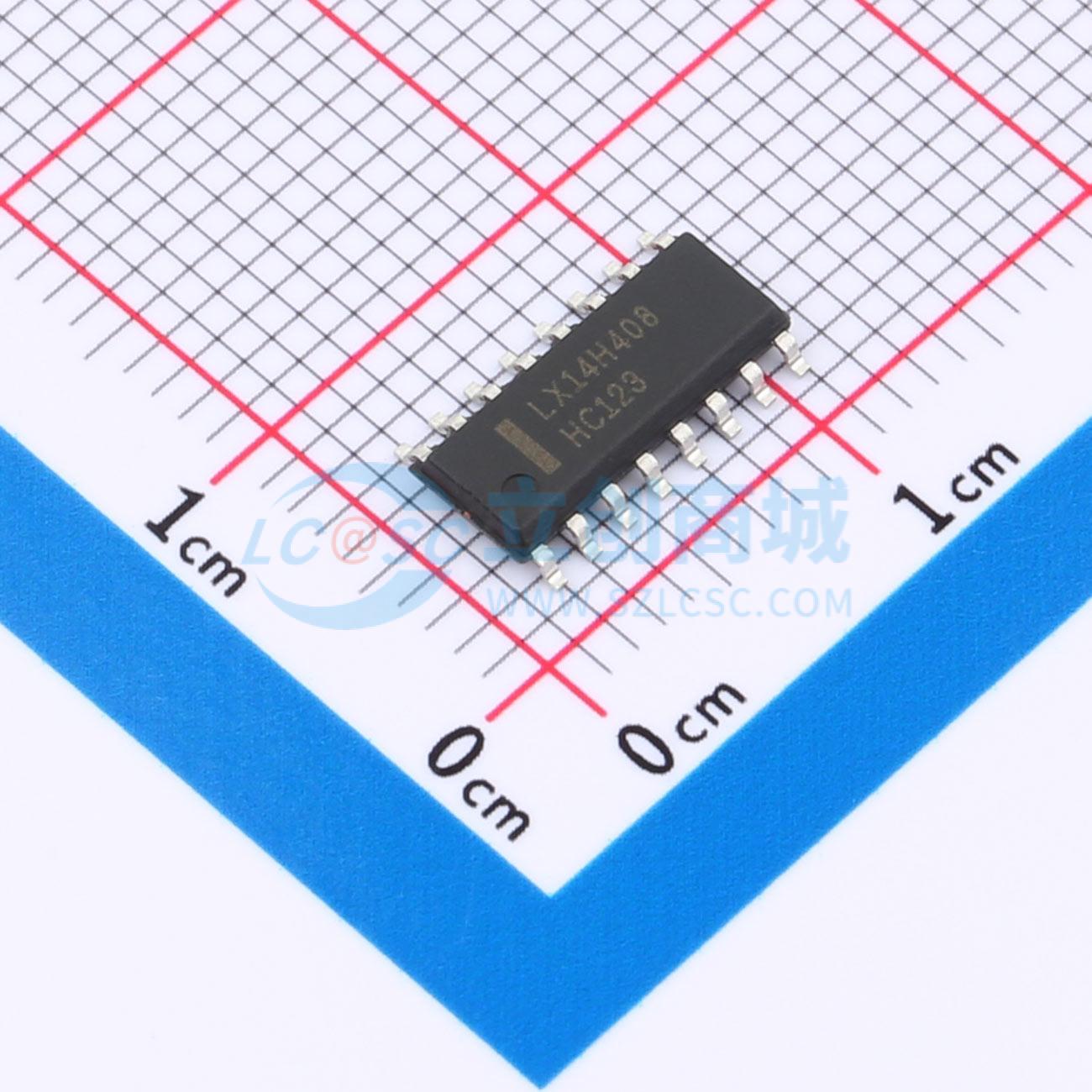

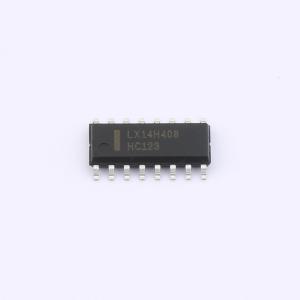

SN74HC123DR(LX)
SN74HC123DR(LX)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC/HCT123是高速硅栅CMOS器件，并且引脚兼容低功耗肖特基TTL（LSTTL）。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC123DR(LX)
- 商品编号
- C22449638
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2692克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 2 | |
| 静态电流(Iq) | 8uA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 30ns | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN74HC/HCT123是高速硅栅CMOS器件，并且引脚兼容低功耗肖特基TTL（LSTTL）。SN74HC/HCT123是2路的单稳态触发器，通过三种方法控制输出脉冲宽度：
- 基本脉冲通过选择外部电阻（REXT）和电容（CEXT）进行编程。
- 一旦触发，可以通过重新触发门控的有效下降沿输入（nA）或有效上升沿输入（nB）来扩展基本输出脉冲宽度。通过重复此过程，可以使输出脉冲周期（nQ=HIGH，nQ(overline)=LOW）尽可能长。或者，输出延时可随时通过输入nRD的低电平沿来终止，这可抑制触发。
- 从nRD到输入门的内部连接使输入nRD处的高电平信号触发电路成为可能。
商品特性
- 可重新触发，适用于非常长的脉冲，占空比高达100%
- 直接复位终止输出脉冲
- 工作环境温度范围：-40℃~+125℃
- 封装形式：DIP16/SOP16/TSSOP16
