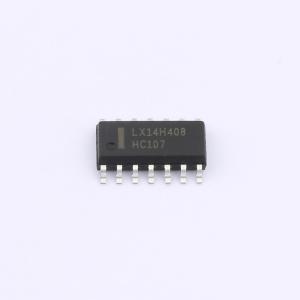

温馨提醒：图片仅供参考，商品以实物为准
SN74HC107DR(LX)
SN74HC107DR(LX)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC/HCT107 是双负边沿触发 JK 型触发器，具有独立的 J、K、时钟（nCP）和复位（nR）输入，以及互补的 Q 和 Q 输出。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC107DR(LX)
- 商品编号
- C22449645
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2608克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 下降沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 28MHz | |
| 功能 | 复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 27ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 80uA | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 21ns |
商品概述
SN74HC/HCT107是双负边沿触发的JK型触发器，具有独立的J、K、时钟(nCP)和复位(nR)输入；以及互补的Q和Q输出。SN74HC107的电源电压范围为2V至6V，SN74HCT107为4.5V至5.5V。SN74HC107的输入电平为CMOS电平，而SN74HCT107为TTL电平。温度范围为-40℃至+125℃。封装信息包括DIP14、SOP14和TSSOP14。
