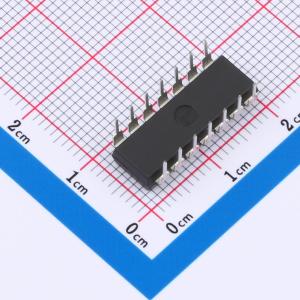

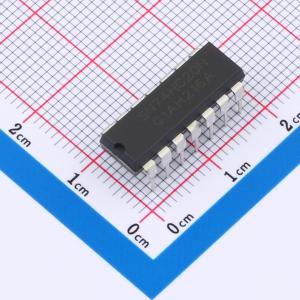

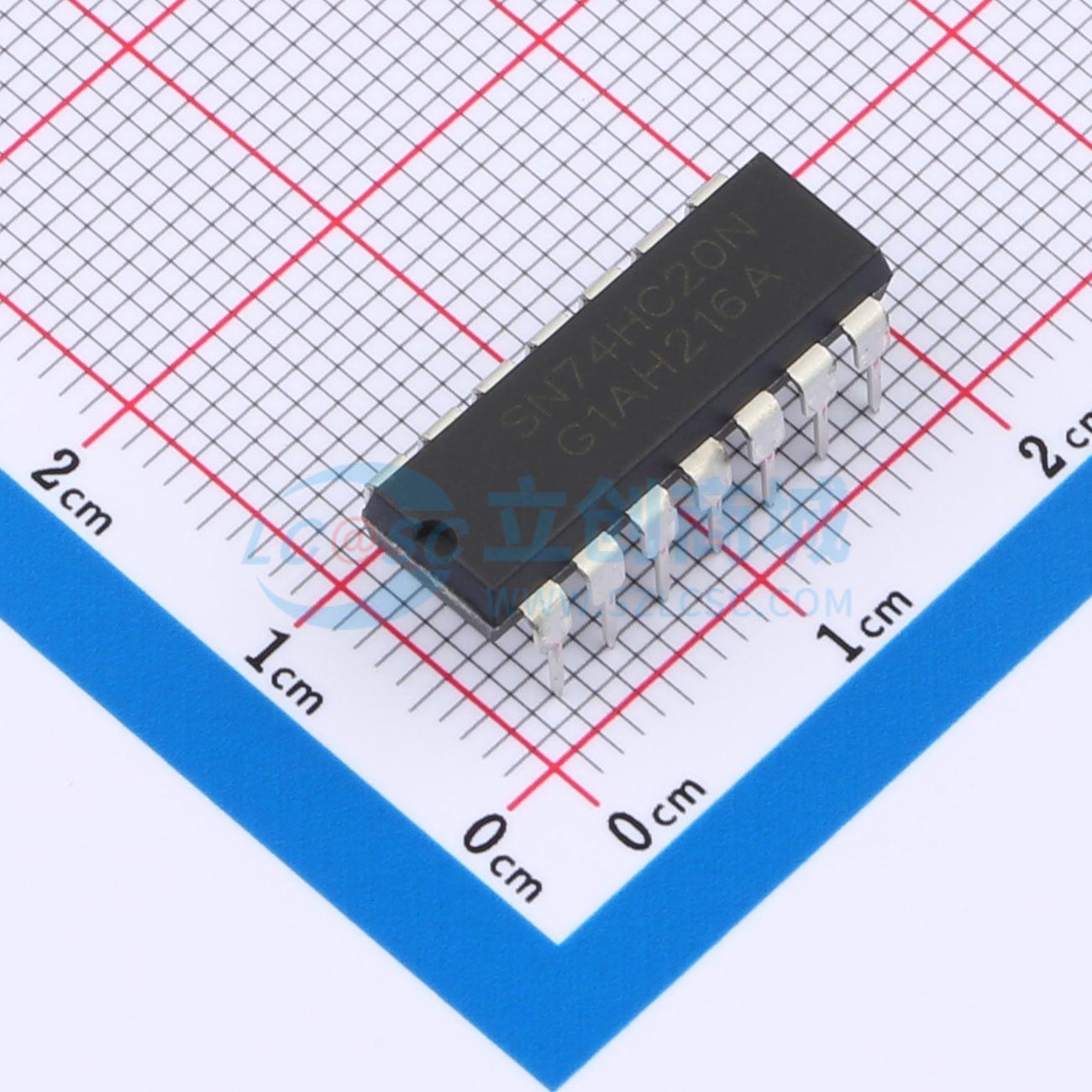

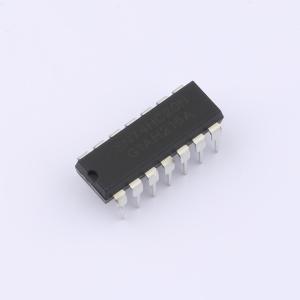

SN74HC20N(LX)
2路4输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC/HCT20是一个2路4输入与非门。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC20N(LX)
- 商品编号
- C22449652
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.9V；1.9V；5.48V；4.4V；3.98V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 输入通道数 | 4 |
