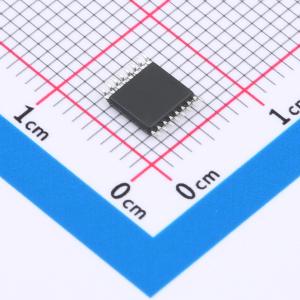

温馨提醒：图片仅供参考，商品以实物为准

MAX3232IPWR(UMW)

MAX3232 3.0V至5.5V低功耗多通道RS-232线路收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该器件有两个接收器和两个驱动器，以及一个双电荷泵电路。符合TIA/EIA-232-F标准，并提供异步通信控制器与串行端口连接器之间的电气接口。
品牌名称: UMW(友台半导体)
商品型号: MAX3232IPWR(UMW)
商品编号: C22449673
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.237883克(g)

商品参数

商品概述

UMW MAX3232有两个接收器、两个驱动器和一个双电荷泵电路。该器件符合TIA/EIA - 232 - F要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其在3.0V至5.5V单电源下工作。该器件的数据信号传输速率高达250kbit/s，驱动器输出压摆率最大为35V/μs。

商品特性

RS - 232 I/O引脚具备超过±8KV ESD（人体模型）保护
符合TIA/EIA - 232 - F和ITU V.28标准要求
可在3.0V至5.5V VCC电源下工作
数据速率高达250kbit/s
具有两个驱动器和两个接收器
外部电容为4×0.1μF
3.3V电源时可接受5.0V逻辑输入

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±8kV
	有无电荷泵	-
	工作温度	-20℃~+85℃
