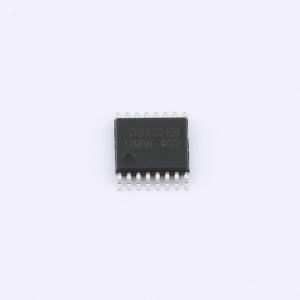

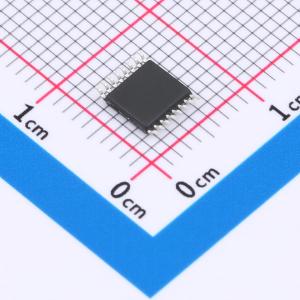

ST3232EBTR(UMW)
3.0V至5.5V低功耗多通道RS-232线路收发器，使用0.1μF外部电容
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件有两个接收器和两个驱动器，以及一个双电荷泵电路。它符合TIA/EIA-232-F标准，并提供异步通信控制器与串行端口连接器之间的电气接口。电荷泵和四个小的外部电容允许从单个3.0V到5.5V电源工作。该设备的数据传输速率高达250kbit/s。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ST3232EBTR(UMW)
- 商品编号
- C22449675
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.230695克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±8kV | |
| 有无电荷泵 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
UMW ST3232BDR 有两个接收器、两个驱动器和一个双电荷泵电路。该器件符合 TIA/EIA-232-F 标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件在 3.0V 至 5.5V 的单电源下工作。该器件的数据信号传输速率最高可达 250kbit/s，驱动器输出压摆率最大为 35V/μs。
商品特性
- RS-232 输入输出引脚的静电放电（HBM）保护超过 ±8KV
- 符合 TIA/EIA-232-F 和国际电信联盟 V.28 标准要求
- 工作电源电压范围为 3.0V 至 5.5V
- 数据传输速率最高可达 250kbit/s
- 两个驱动器和两个接收器
- 外部电容为 4×0.1 μF
- 3.3V 电源时可接受 5.0V 逻辑输入
