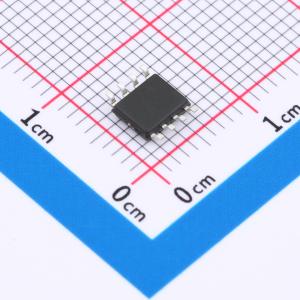

温馨提醒：图片仅供参考，商品以实物为准
HT1381(LX)
串行时钟电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT1381是一款带秒、分、时、日、星期、月、年的串行时钟计时芯片，每个月日期以及闰年自动调节，具有低功耗工作方式并用若干寄存器存储对应信息，一个32.768KHz晶振校准时钟。为了使用最小管脚，使用一个I/O口与微信息处理机相连，仅使用三根引线（1）RST复位；（2）SCLK串行时钟；（3）I/O口数据就可以传送1字节或8字节的字符组。因而HT1381是一种性价比极高的时钟芯片。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- HT1381(LX)
- 商品编号
- C22449641
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 工作电压 | 2V~5.5V | |
| 工作电流 | 700nA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 外置 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 100nA |
商品概述
HT1381是一款带秒、分、时、日、星期、月、年的串行时钟计时芯片，每个月日期以及闰年自动调节，具有低功耗工作方式并用若干寄存器存储对应信息，一个32.768KHz晶振校准时钟。为了使用最小管脚，使用一个I/O口与微信息处理机相连，仅使用三根引线（1）RST复位；（2）SCLK串行时钟；（3）I/O口数据就可以传送1字节或8字节的字符组。因而HT1381是一种性价比极高的时钟芯片。
商品特性
- 工作电压：2.0V~5.5V
- 最大输入串行时钟：2.0V时500KHz，5.0V时2MHz
- 工作电流：2.0V时至少400nA，5.0V时至少1μA
- 与TTL兼容
- 串行I/O口传送
- 两种数据传送方式：单字节传送、多字节传送（字符组方式）
- 所有寄存器都以BCD码格式存储
- 封装形式：SOP8
应用领域
- 电话
- 传真
- 便携式仪器
- 电池供电的仪器仪表
