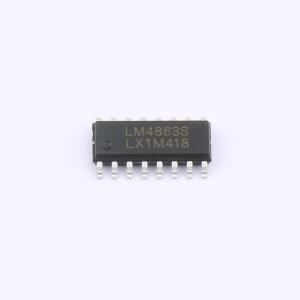

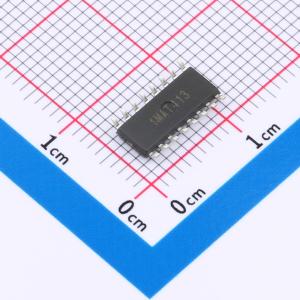

LM4863S(LX)
带立体声耳机功能的双2.2W音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4863 是双桥接的音频功率放大器。当电源电压为 5V 时，在保证总谐波失真、噪声失真之和小于 1% 的情况下，4Ω 负载提供 2.2W 的输出功率或者可向 3Ω 负载提供 2.5W 的输出功率。另外，当驱动立体声耳机时，耳机输入端允许放大器工作在单端模式。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- LM4863S(LX)
- 商品编号
- C22449642
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 双声道 | |
| 工作电压 | 2V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.3% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 11.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 98dB | |
| 电源纹波抑制比(PSRR) | 67dB |
商品概述
LM4863 是双桥接的音频功率放大器。当电源电压为 5V 时，在保证总谐波失真、噪声失真之和小于 1% 的情况下，4Ω 负载提供 2.2W 的输出功率或者可向 3Ω 负载提供 2.5W 的输出功率。另外，当驱动立体声耳机时，耳机输入端允许放大器工作在单端模式。 该系列音频功率放大器为表面贴装电路，只需极少的外围元器件，即有高品质的输出功率。对于简单的音频系统设计，LM4863 片内集成了双桥扬声器放大和立体声耳机放大。
商品特性
- 立体声耳机放大模式
- “开机浪涌脉冲”抑制电路
- 单位增益稳定
- 过热保护电路
- 封装形式：DIP16 / SOP16 / TSSOP20
应用领域
- 多媒体监视器
- 便携式和台式电脑
- 便携式电视
