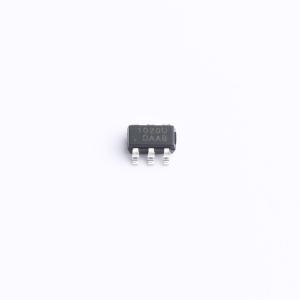

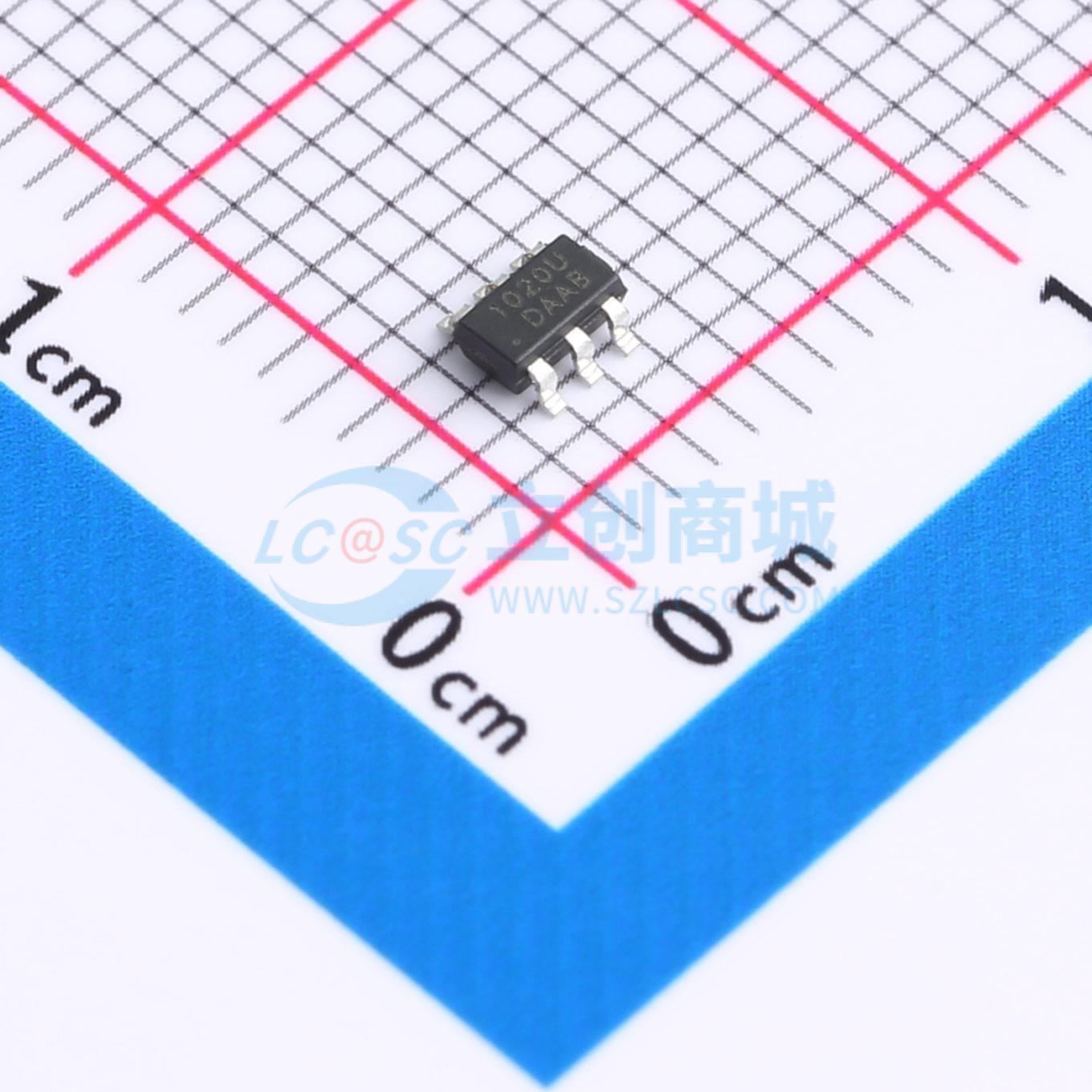

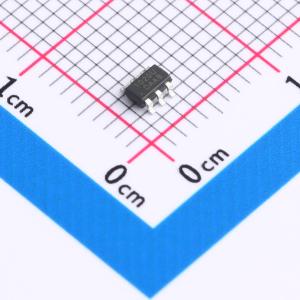

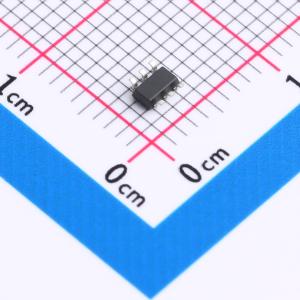

温馨提醒：图片仅供参考，商品以实物为准
CM1020-UC
2节
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1020-UC 是一款专用于 2 串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1020-UC
- 商品编号
- C22446435
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.397321克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 充电饱和电压 | 4.37V | |
| 放电截止电压 | 2.45V | |
| 电池类型 | 锂电池；磷酸铁锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 100nA |
商品概述
CM1020-UC 是一款专用于 2 串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。
商品特性
- 高精度电压检测功能
- 过充电保护电压 4.370 V 精度 ±25 mV
- 过充电解除电压 4.170 V 精度 ±50 mV
- 过放电保护电压 2.450 V 精度 ±80 mV
- 过放电解除电压 3.000 V 精度 ±100 mV
- 2 段放电过电流保护功能
- 过电流保护电压 0.200 V 精度 ±30 mV
- 短路保护电压 0.500 V 精度 ±0.2 V
- 充电过流保护电压
- 保护电压 -0.150 V 精度 ±30 mV
- 充电器检测及负载检测功能
- 向 0V 电池充电功能 禁止
- 低电流消耗
- 工作时 3.5 μA (典型值) (Ta = +25°C)
- 休眠时 0.1 μA (最大值) (Ta = +25°C)
- RoHS、无铅、无卤素
应用领域
- 2 节串联锂/铁可充电电池组
