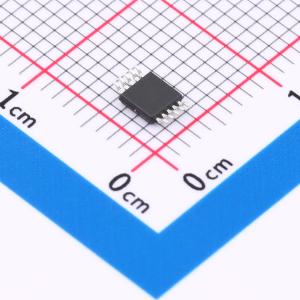

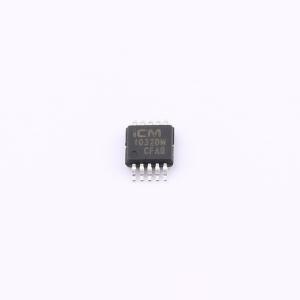

温馨提醒：图片仅供参考，商品以实物为准
CM1032-DM
3节，带温度保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1032-M 系列是一款专用于 3 串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路，通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、放电过流、短路、充电过流和温度等保护功能，所有保护延时均内置。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1032-DM
- 商品编号
- C22446439
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.13459克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.25V | |
| 放电截止电压 | 2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池；磷酸铁锂电池 | |
| 电池节数 | 3 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 5uA |
商品概述
CM1032-M 系列是一款专用于 3 串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路，通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、放电过流、短路、充电过流和温度等保护功能，所有保护延时均内置。
商品特性
- 高精度电池电压检测功能
- 过充电保护电压 3.500 V - 4.400 V（步进 50 mV），精度 ±25 mV
- 过充电迟滞电压 0.100 V/0.200 V 可选，精度 ±50 mV
- 过放电保护电压 2.000 V - 3.000 V，精度 ±80 mV
- 过放电迟滞电压 0 - 0.500 V，精度 ±100 mV
- 三段放电过流保护功能
- 过电流保护电压 1：0.050 V - 0.100 V（步进 50 mV），精度 ±15%
- 过电流保护电压 2：0.100 V - 0.300 V（步进 50 mV），精度 ±15%
- 短路保护电压：0.200 V - 0.600 V（步进 100 mV），精度 ±15%
- 充电过流保护电压：-0.050 V - -0.100 V（步进 50 mV），精度 ±30%
- 充电器检测及负载检测功能
- 充放电高温保护功能
- 电池断线保护功能
- NTC 电阻断线保护功能
- 低电流消耗
- 工作时 12 μA（典型值）(Ta = +25°C)
- 休眠时 5.0 μA（典型值）(Ta = +25°C)
- RoHS、无铅、无卤素
应用领域
- 电动工具
- 扫地机器人
- UPS 后备电源
