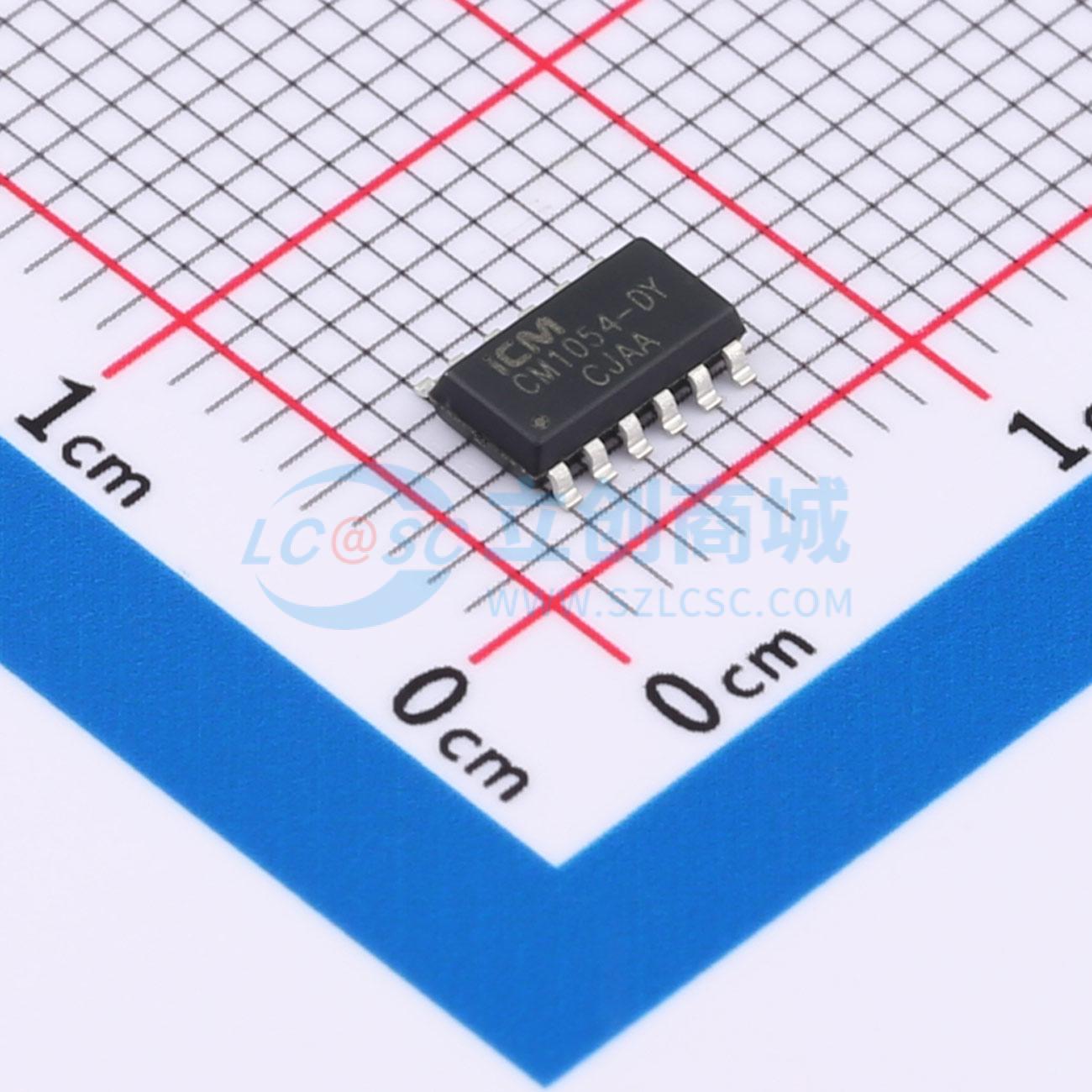

温馨提醒：图片仅供参考，商品以实物为准
CM1054-DY
5节
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1054系列是一款专用于5串可充电锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路，通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、放电过流、短路、和温度等保护功能，过流保护延时外置电容可调，其他保护延时均内置。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1054-DY
- 商品编号
- C22446454
- 商品封装
- YSOP-12
- 包装方式
- 编带
- 商品毛重
- 0.15949克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 5V~25V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.25V | |
| 放电截止电压 | 2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池；磷酸铁锂电池 | |
| 电池节数 | 5 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 4uA |
商品概述
CM1054系列是一款专用于5串可充电锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路，通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、放电过流、短路、和温度等保护功能，过流保护延时外置电容可调，其他保护延时均内置。
商品特性
- 高精度电池电压检测功能：
- 3.500 V ~ 4.500 V (步进50 mV) 精度±25 mV
- 0.100 V / 0.200V 可选 精度±50 mV
- 2.000 V ~ 3.000 V 精度±80 mV
- 0 ~ 0.500 V 精度±100 mV
- 过充电保护电压
- 过充电迟滞电压
- 过放电保护电压
- 过放电迟滞电压
- 三段放电过流保护功能：
- 过电流1保护电压
- 过电流2保护电压
- 短路保护电压
- 充电器检测及负载检测功能
- 充、放电高温保护功能
- 充、放电低温保护功能
- 电池断线保护功能
- NTC电阻断线保护功能
- 低电流消耗：
- 工作时
- 休眠时
- RoHS、无铅、无卤素
应用领域
- 吸尘器
- 电动工具
- UPS后备电源
