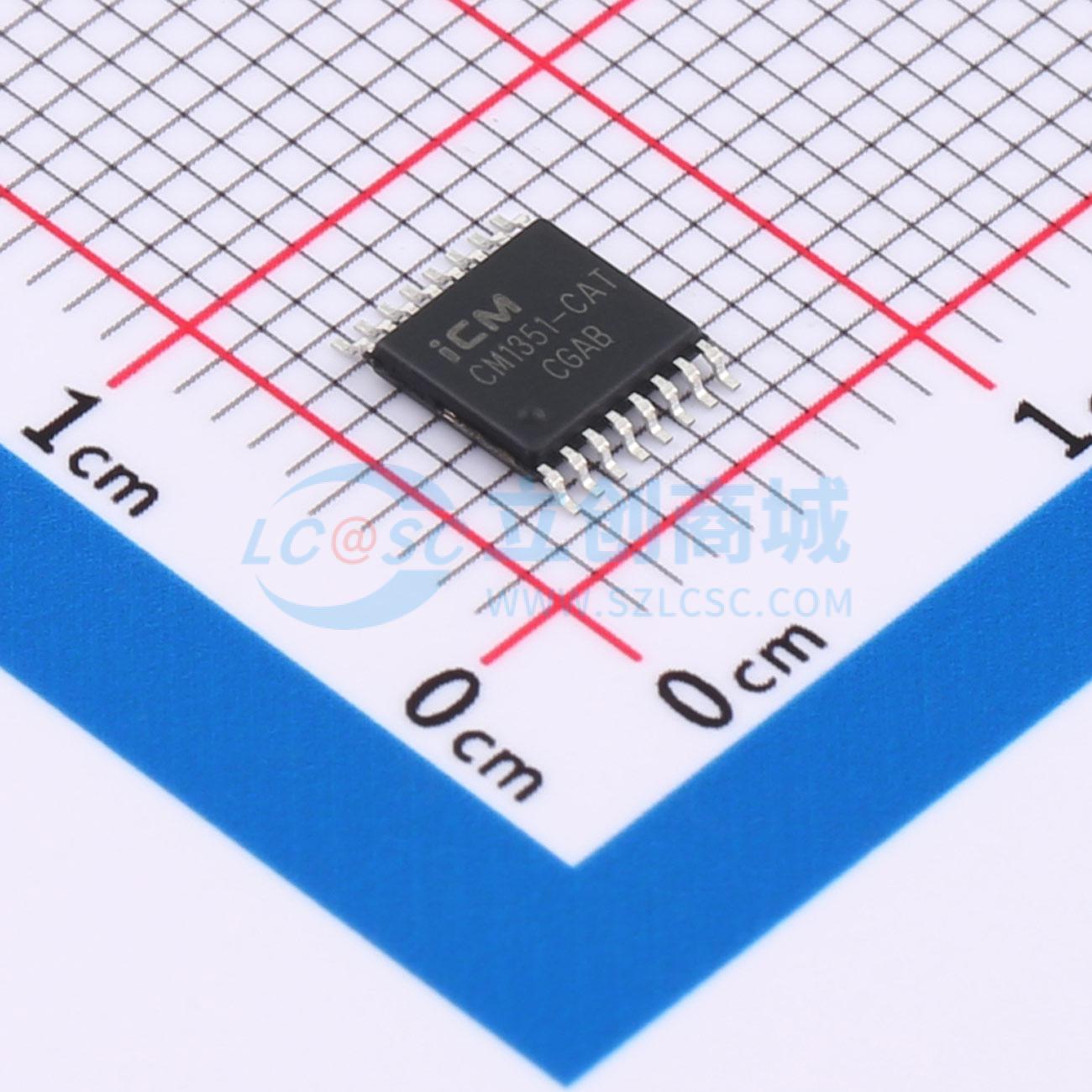

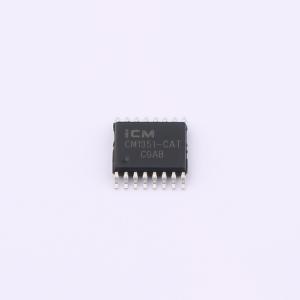

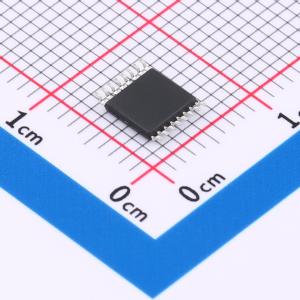

CM1351-CAT
5节，带均衡功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1351-CAT 是一款专用于 5 串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1351-CAT
- 商品编号
- C22446466
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.150502克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；均衡芯片 | |
| 充电饱和电压 | 4.225V | |
| 放电截止电压 | 2.7V | |
| 电池类型 | 锂电池；磷酸铁锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 5 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 5uA |
商品概述
CM1351-CAT 是一款专用于 5 串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。
商品特性
- 高精度电池电压检测功能
应用领域
- 吸尘器、电动工具
- UPS 后备电源
- 5 串可充电锂电池组
