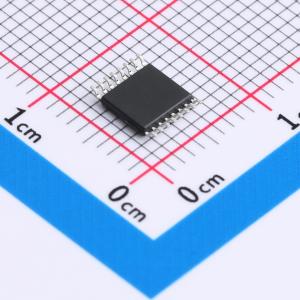

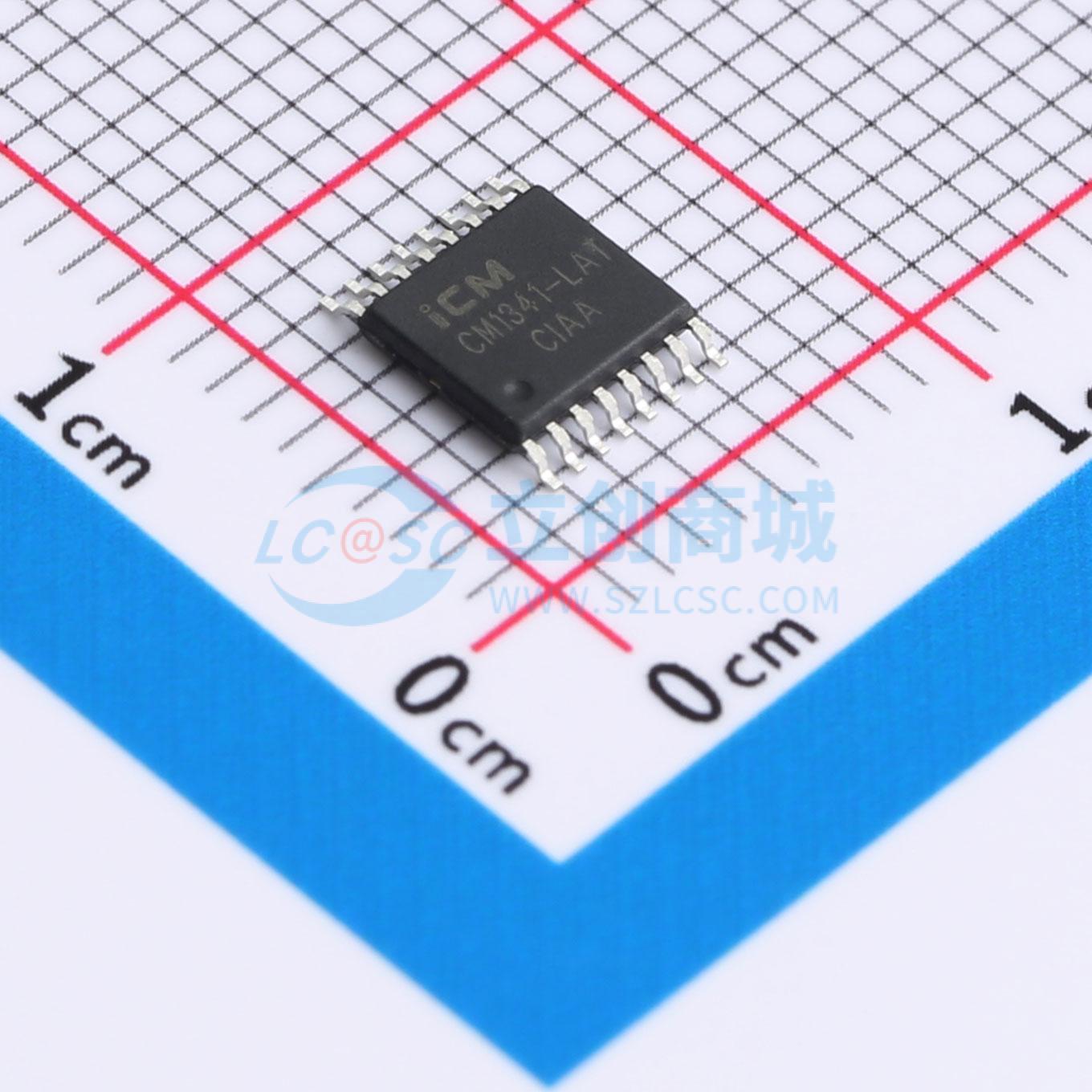

CM1341-LAT
4节，带均衡功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1341 系列是一款专用于 4 串锂/铁/钠电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1341-LAT
- 商品编号
- C22446465
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.177292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 充电饱和电压 | - | |
| 放电截止电压 | 2.7V | |
| 电池类型 | 锂电池；磷酸铁锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 4 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 5uA |
商品概述
CM1341 系列是一款专用于 4 串锂/铁/钠电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。
商品特性
- 高精度电池电压检测功能
- 过充电保护电压 3.500 V ~ 4.600 V 精度 ±15 mV
- 过充电迟滞电压 0.100 V 精度 ±30 mV
- 均衡开启电压 过充电保护电压 - 0.125 V 精度 ±25 mV
- 过放电保护电压 Fe: 2.000 V / 2.300 V, Li: 2.500 V / 2.700 V 精度 ±50 mV
- 过放电解除电压 Fe: 2.5 V, Li: 3.0 V 精度 ±80 mV
- 三段放电过流保护功能
- 过电流 1 保护电压 0.025 V / 0.050 V / 0.100 V / 0.150 V 精度 ±5 mV
- 过电流 2 保护电压 2 * 过流 1 保护电压 精度 ±15%
- 短路保护电压 4 * 过流 1 保护电压 / 5 * 过流 1 保护电压 精度 ±20%
- 充电过流保护电压 -0.025 V / -0.050 V 精度 ±5 mV，-0.100 V / -0.150 V 精度 ±10 mV
应用领域
- 吸尘器、电动工具
- UPS 后备电源
- 4 串可充电电池组
