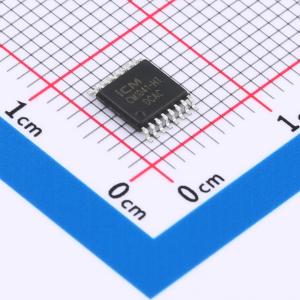

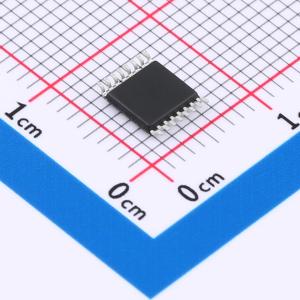

温馨提醒：图片仅供参考，商品以实物为准
CM1041-HT
4节，带温度保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1041-HT是一款用于4节锂离子/聚合物电池组的专业保护IC，它持续工作以监测每节电池的电压、充放电电流以及环境温度，从而提供过充电、过放电、放电过流、短路、充电过流和温度保护等功能。此外，它还可以通过设置外部电容来改变过充电、过放电和放电过流的保护延迟时间。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1041-HT
- 商品编号
- C22446442
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.148192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 充电饱和电压 | 3.85V | |
| 放电截止电压 | 2.2V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 4 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 4.5uA |
商品概述
CM1041-HT是一款专用于4节锂离子/聚合物电池组的专业保护IC，它持续监控每个电芯的电压、充放电电流以及环境温度，以提供过充电、过放电、放电过流、短路、充电过流和温度保护等功能。此外，通过设置外部电容器还可以改变过充电、过放电和放电过流的保护延迟时间。
商品特性
- 高准确性电压检测
- 过充电检测电压3.850 V，精度±25 mV
- 过充电释放电压3.760 V，精度±50 mV
- 过放电检测电压2.200 V，精度±80 mV
- 过放电释放电压2.650 V，精度±100 mV
- 放电过流三级电压检测
- 放电过流1：0.100 V，精度±15 mV
- 放电过流2：0.200 V，精度±20%
- 短路：0.500 V，精度±20%
- 充电过流检测：-0.100 V，精度±30%
- 充电器检测和负载检测
- 输出延迟时间设置
- 过充电、过放电、放电过流保护延迟时间可通过外部电容设置
- 过温和欠温保护
- 充电和放电过温保护
- 充电欠温保护
- 正常模式：15 μA（TYP）（Ta = +25°C）；4.5 μA（TYP）（Ta = +25°C）
- 掉电模式
应用领域
- 电动工具
- 备用电源
- UPS
