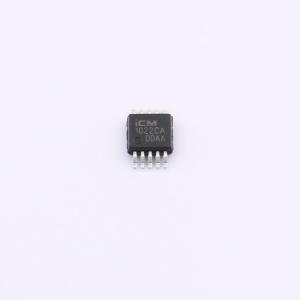

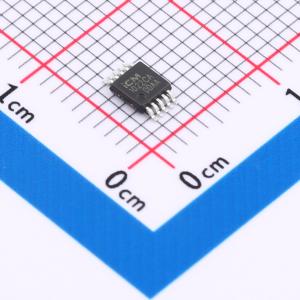

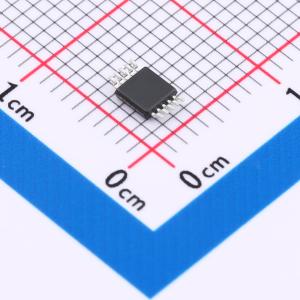

温馨提醒：图片仅供参考，商品以实物为准
CM1022-CA
2节,带温度保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1022-CA是用于2节锂离子/聚合物电池组的专业保护IC，它持续监测每个电池的电压、充电或放电电流，以提供过充电、过放电、放电过流、短路、充电过流保护。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1022-CA
- 商品编号
- C22446437
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 充电饱和电压 | 4.25V | |
| 放电截止电压 | 2.5V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 5uA |
商品概述
CM1022 - CA是用于2节锂离子/聚合物电池组的专业保护IC，它持续监测每个电池的电压、充电或放电电流，以提供过充电、过放电、放电过流、短路、充电过流保护。
商品特性
- 高精度电压检测
- 过充电检测电压4.250 V，精度±25 mV
- 过充电滞后电压0.200 V，精度±50 mV
- 过放电检测电压2.500 V，精度±80 mV
- 过放电滞后电压0.500 V，精度±100 mV
- 三级放电过流电压检测
- 放电过流1：0.100 V，精度±15%
- 放电过流2：0.200 V，精度±15%
- 短路：0.400 V，精度±15%
- 充电过流检测： - 0.100 V，精度±30%
- 充电和负载检测功能
- NTC电阻断开保护功能
- 12 μA（Typ）（Ta = +25℃）
- 5.0 μA（Typ）（Ta = +25℃）
应用领域
- 电动工具
- 扫地机器人
- UPS
