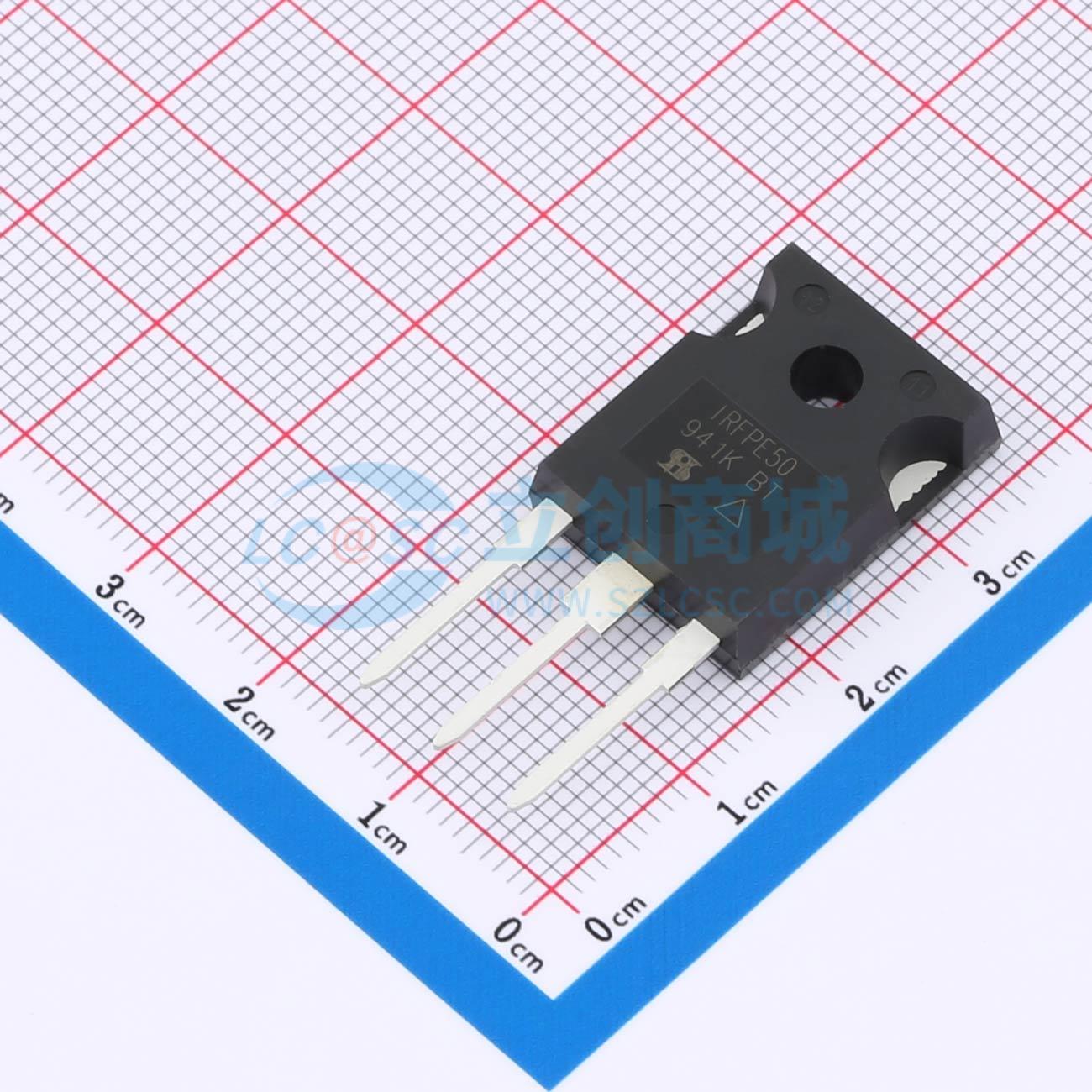

温馨提醒：图片仅供参考，商品以实物为准

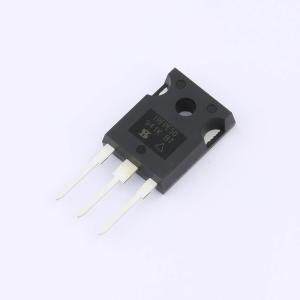

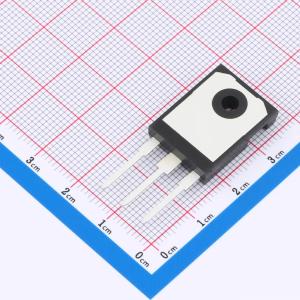

IRFPE50PBF
1个N沟道 耐压:800V 电流:7.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和成本效益的最佳组合。TO-247AC封装适用于功率要求较高而不能使用TO-220AB器件的商业-工业应用。TO-247AC与早期的TO-218封装类似，但由于其隔离安装孔而更优越。它还提供了更大的引脚间爬电距离，以满足大多数安全规范的要求。
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRFPE50PBF
- 商品编号
- C241855
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 7.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 7.8A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V | |
| 耗散功率(Pd) | 190W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 200nC@10V | |
| 输入电容(Ciss) | 3.1nF | |
| 反向传输电容(Crss) | 490pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 800pF |
商品概述
第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 对于功率要求较高而无法使用TO - 220AB器件的商业 - 工业应用，首选TO - 247AC封装。TO - 247AC与早期的TO - 218封装类似，但由于其安装孔为绝缘设计，性能更优。它还能提供更大的引脚爬电距离，以满足大多数安全规范的要求。
商品特性
~~- 动态dv/dt额定值-重复雪崩额定值-中央绝缘安装孔-快速开关-易于并联-驱动要求简单-符合RoHS指令2002/95/EC
