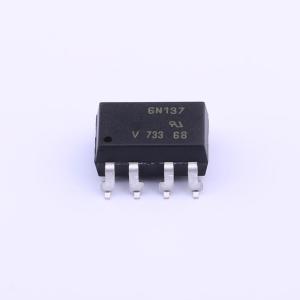

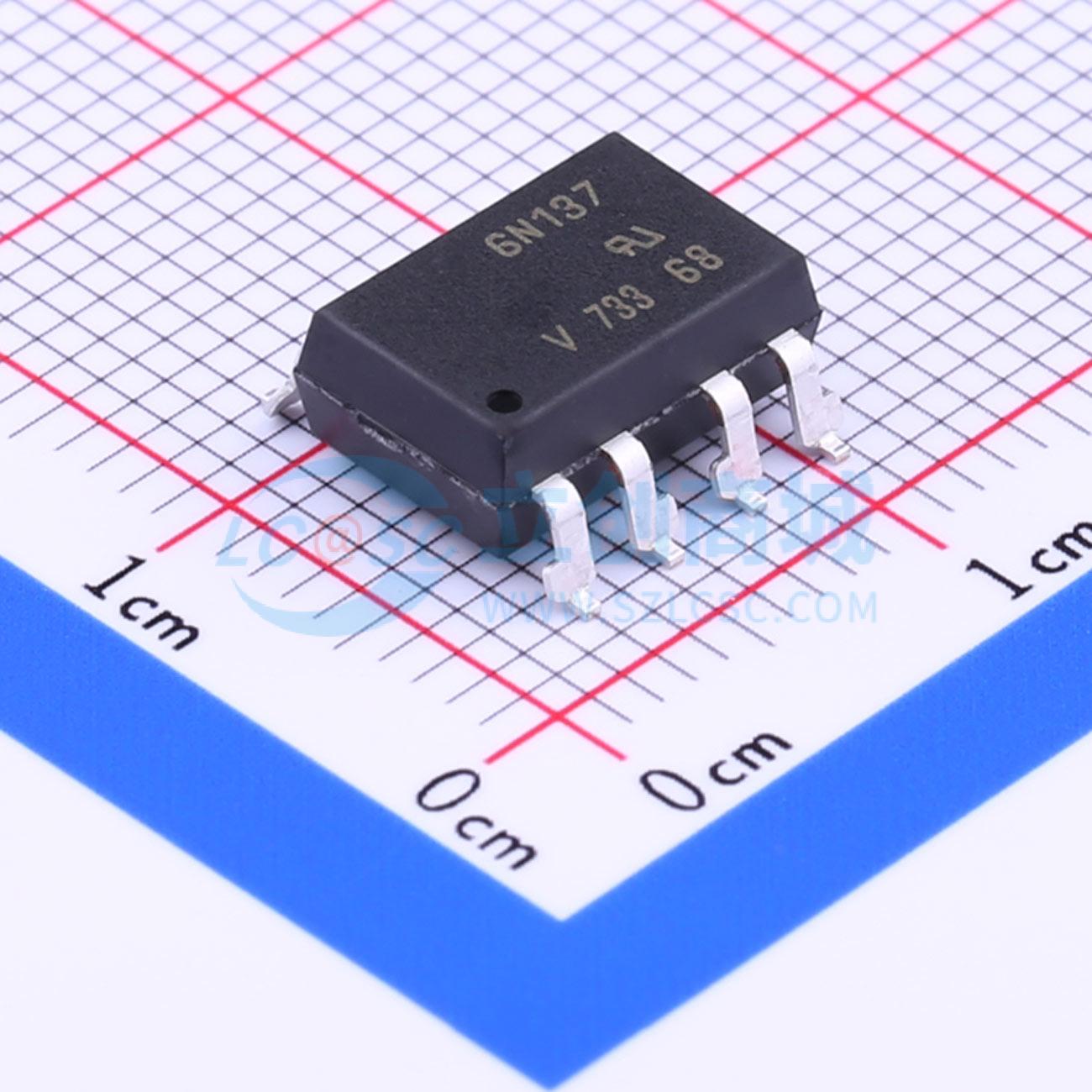

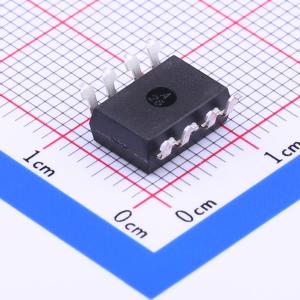

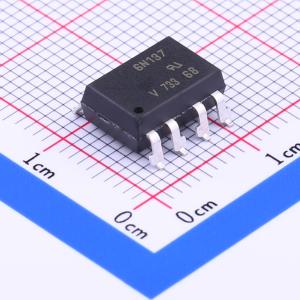

6N137-X007T
DC输入 1通道 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道和双通道光耦合器利用高效输入 LED 与集成光电二极管 IC 探测器耦合。探测器具有开漏 NMOS 晶体管输出，与集电极开路肖特基钳位晶体管输出相比，泄漏更少。单通道类型在引脚 7 上有使能功能，允许对探测器进行选通。内部屏蔽为部分型号提供了 5kV/μs 或 15kV/μs 的共模瞬态抗扰度。建议在引脚 5 和 8 之间连接一个 0.1μF 的旁路电容。
- 品牌名称
- VISHAY(威世)
- 商品型号
- 6N137-X007T
- 商品编号
- C241879
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.814克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5.3kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V |
