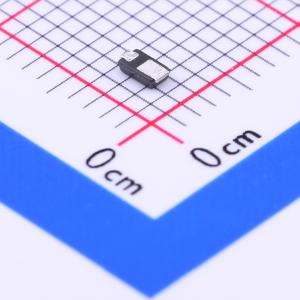

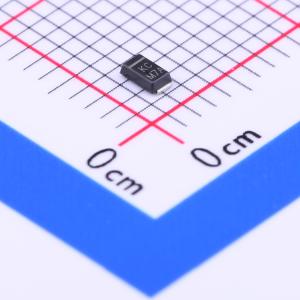

温馨提醒：图片仅供参考，商品以实物为准
MSP3V3HM3/89A
单向TVS 3.3V截止 峰值浪涌电流：87A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低外形：典型高度为 0.65mm。 适合自动贴装。 氧化物平面芯片结。 仅单向极性。 峰值脉冲功率：150W（10/1000μs）。 ESD 能力：空气放电 15kV，接触放电 8kV。应用：用于敏感电子设备，保护其免受感性负载开关和雷击在 IC、MOSFET、传感器单元信号线上引起的电压瞬变影响。 保护敏感设备免受瞬态过电压影响
- 品牌名称
- VISHAY(威世)
- 商品型号
- MSP3V3HM3/89A
- 商品编号
- C241899
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 87A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.1V | |
| 反向电流(Ir) | 200uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 超薄设计——典型高度为0.65 mm
- 适合自动贴装
- 氧化层平面芯片结
- 仅单向极性
- 峰值脉冲功率：150 W（10/1000 μs）
- 静电放电（ESD）能力：15 kV（空气放电），8 kV（接触放电）
- 符合J-STD-020C标准的MSL 1级，无铅最高峰值温度为260 °C
- 通过AEC-Q101认证
- 不建议用于PCB底面波峰焊
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、传感器单元信号线上产生的电压瞬变，保护敏感设备免受瞬态过电压影响。
