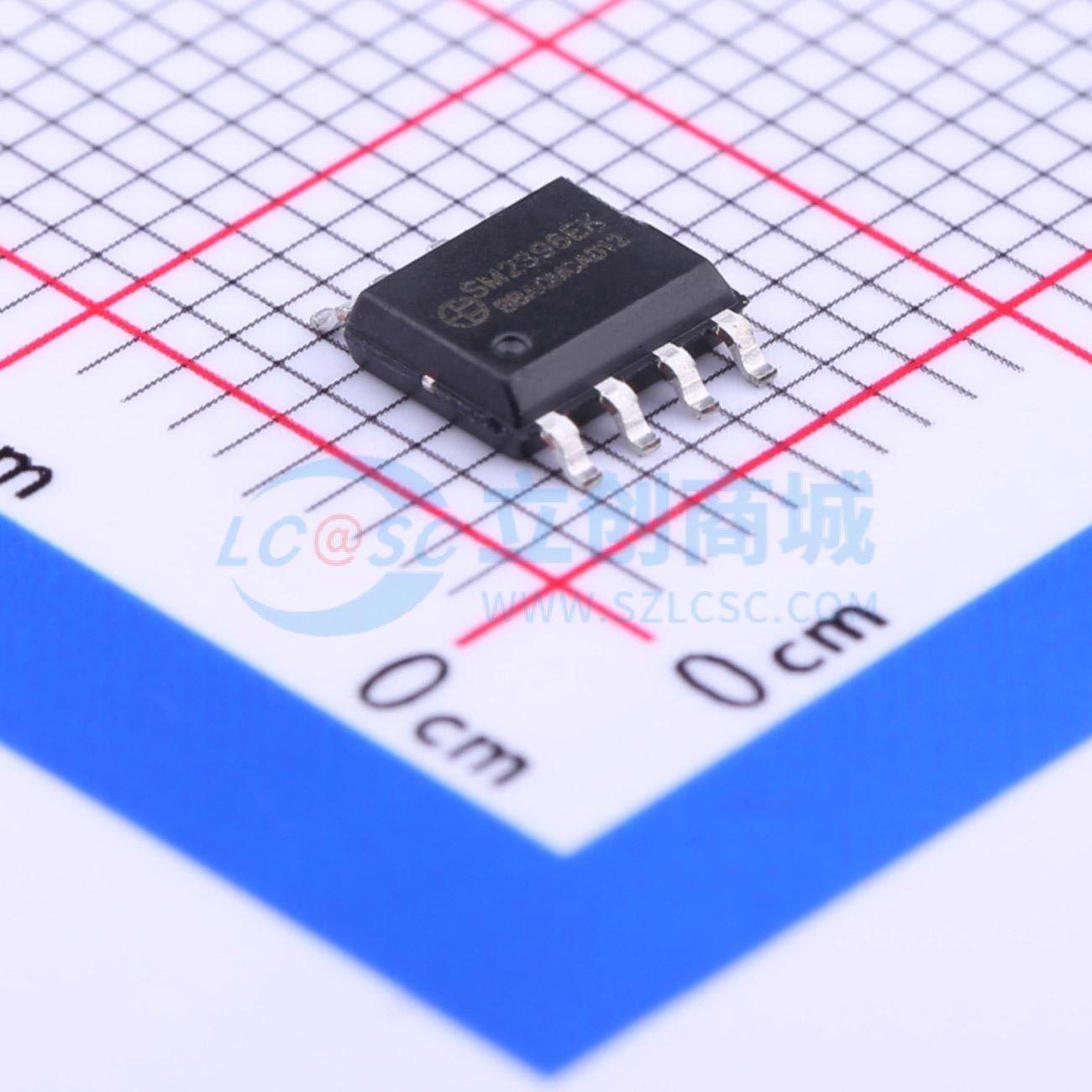

SM2396EK

高效可控硅检测、线电压补偿LED恒流控制芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM2396EK是一款高效带可控硅检测、线网电压补偿的双通道LED线性恒流控制芯片，该芯片使用专利的恒流和恒功率控制技术，通过检测VT端口电压控制输出电流，从而使得在输入电压变化时，输入功率基本保持不变；同时，通过检测TRIAC端口电压控制输出电流，从而使得在无可控硅接入系统时，关闭TRIAC端口，在有可控硅接入系统时，正常开启TRIAC端口。芯片具有过温调节功能，当芯片温度过高，减小输出电流，提高系统应用可靠性。
品牌名称: 明微
商品型号: SM2396EK
商品编号: C241854
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.155克(g)

商品参数

商品概述

SM2396EK是一款高效带可控硅检测、线网电压补偿的双通道LED线性恒流控制芯片，该芯片使用专利的恒流和恒功率控制技术，通过检测VT端口电压控制输出电流，从而使得在输入电压变化时，输入功率基本保持不变；同时，通过检测TRIAC端口电压控制输出电流，从而使得在无可控硅接入系统时，关闭TRIAC端口，在有可控硅接入系统时，正常开启TRIAC端口。

芯片具有过温调节功能，当芯片温度过高，减小输出电流，提高系统应用可靠性。

商品特性

本司专利的恒流控制技术
- OUT端口输出电流外置可调，最大电流可达260mA
- TRIAC端口输出电流外置可调，最大电流可达50mA
- 芯片间输出电流偏差 <±5%
输入电压：120Vac/220Vac
内置线网电压补偿
内置可控硅在线检测
支持可控硅调光应用
具有过温调节功能
芯片可与LED共用PCB板
封装形式：ESOP8

应用领域

灯丝灯，LED球泡灯
筒灯

数据手册PDF

放大查看下载PDF

优惠活动

3.4折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	开关频率	-
	通道数	2
	输出电流	50mA；260mA

	属性	参数值
	调光	TRIAC
	特性	过温保护(OTP)
	工作电压(AC)	120VAC~220VAC
	工作温度	-40℃~+150℃
	恒流精度	5%
