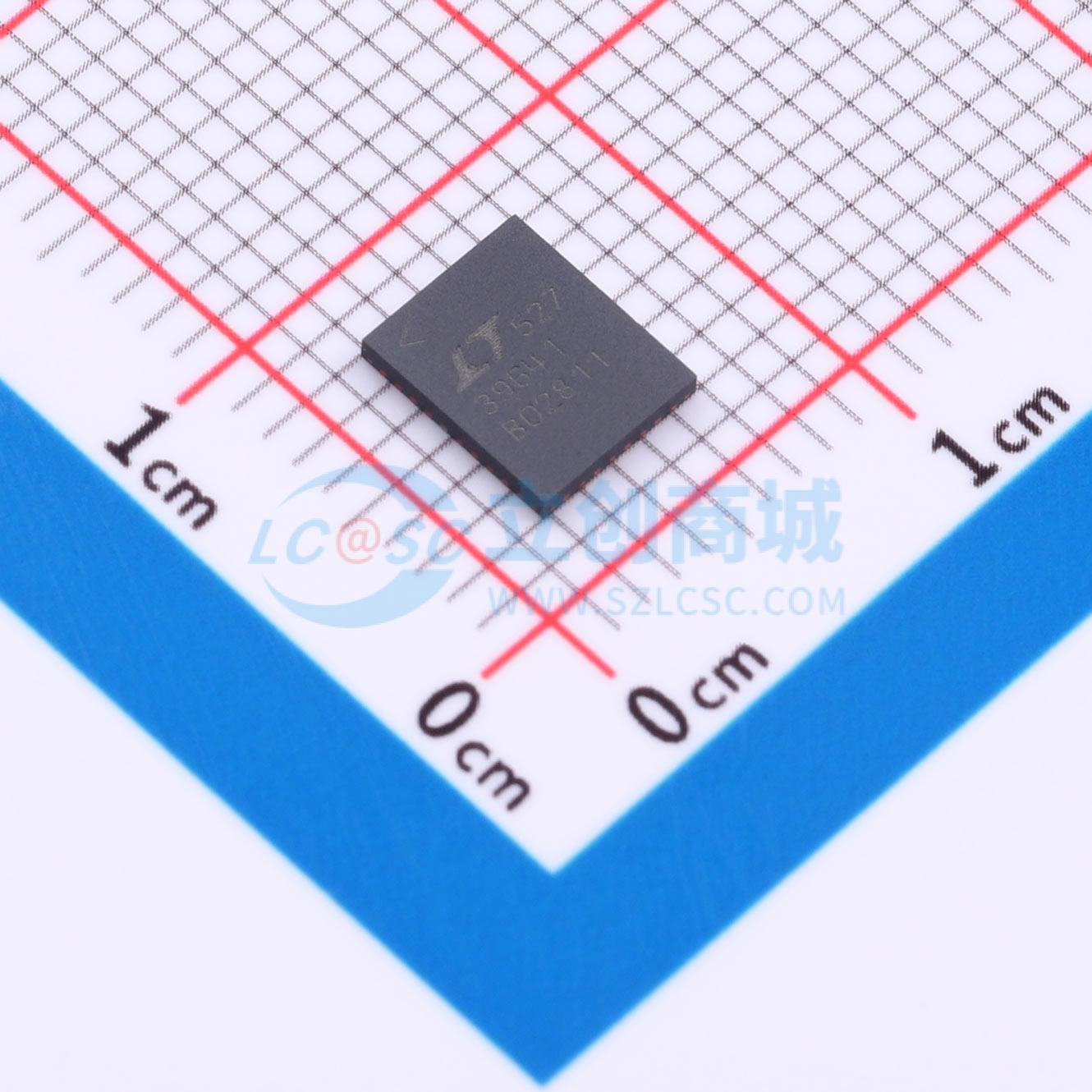

温馨提醒：图片仅供参考，商品以实物为准
LT3964RUHE-1#TRPBF
双通道同步降压LED驱动器，带I2C接口，支持恒流恒压操作
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3964RUHE-1#TRPBF
- 商品编号
- C22407315
- 商品封装
- QFN-36(5x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4V~36V | |
| 开关频率 | 200kHz~2MHz | |
| 通道数 | 2 | |
| 输出电压 | - | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟；I2C | |
| 功能特性 | 过压保护(OVP)；LED开路保护；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
LT3964-1是一款具有I²C接口的双通道同步降压DC/DC转换器，设计用作恒流和恒压源，是驱动LED的理想选择。其固定频率和峰值电流模式拓扑确保了在宽范围电源和输出电压下的稳定运行。接地参考的电压反馈引脚作为多项LED保护功能的输入，并允许转换器作为恒压源工作。最大输出电流由外部电阻设定，输出电流放大器具有轨到轨共模范围。LT3964-1使用I²C接口与微控制器通信，以读取LED故障、写入PWM和模拟调光寄存器以及设置故障屏蔽。I²C PWM输入提供高达8192:1的LED调光比。I²C可编程控制寄存器设置外部控制引脚的增益和最大电流检测阈值，提供额外的模拟调光能力。
商品特性
- 宽输入电压范围：4V至36V
- 两个独立的2A/40V同步降压通道
- 用于内部真彩色PWM调光（8192:1）、模拟调光和故障报告的I²C接口
- 1000:1外部真彩色PWM调光和10:1外部模拟调光
- 用于PWM和输出断开的P沟道金属氧化物半导体开关驱动器
- ±3%恒流调节精度
- 可调频率：200kHz至2MHz
- 带时钟输出的频率同步
- 可编程开路LED保护及报告
- 短路保护及报告
- 带迟滞的可编程欠压锁定
- 内部补偿
- 9个唯一的I²C器件地址
- 采用5mm×6mm 36引脚QFN封装
应用领域
- 通用照明
- 工业照明
- 医疗照明
- 汽车照明
