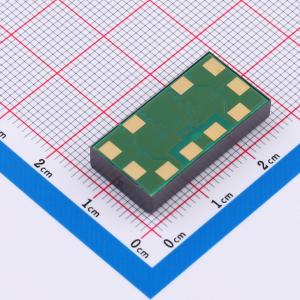

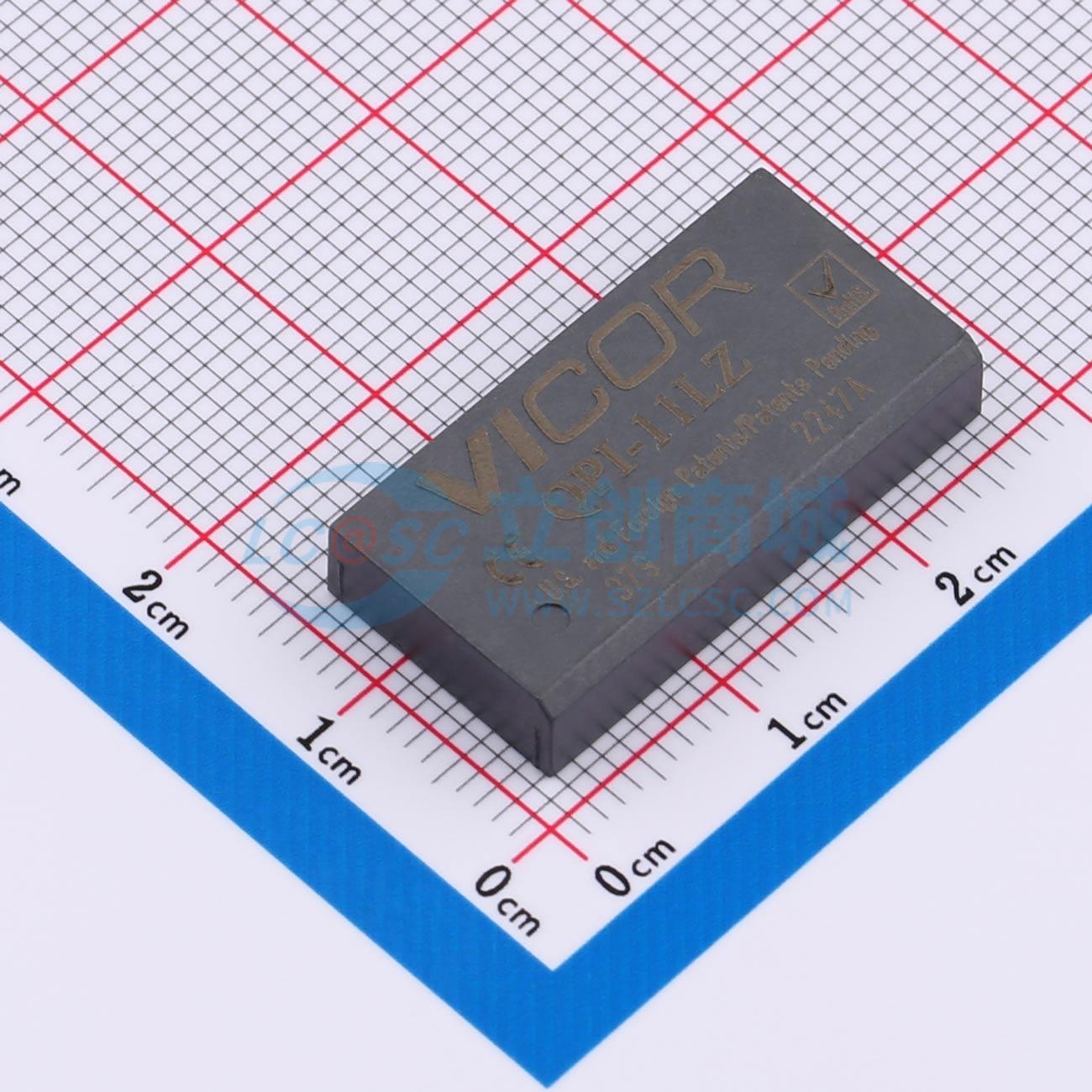

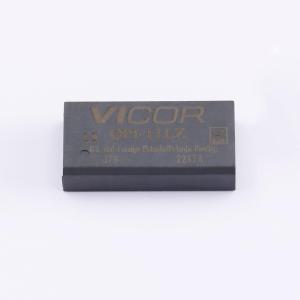

QPI-11LZ
集成于封装的EMI滤波器，适用于VI Chip电源产品，满足CISPR22标准，低轮廓LGA封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VICOR
- 商品型号
- QPI-11LZ
- 商品编号
- C22407370
- 商品封装
- LGA-10(12.4x24.9)
- 包装方式
- 管装
- 商品毛重
- 3.92克(g)
商品参数
参数完善中
商品概述
QPI - 11 EMI滤波器专为衰减Vicor的VI Chip PRM/VTM分解式电源产品的传导共模（CM）和差模（DM）噪声而设计，以符合CISPR22标准对传导噪声测量的要求。该滤波器设计用于最高50 Vdc的工作电压，可承受100 Vdc的浪涌，在高达85℃（环境温度TA）时支持7 A负载，无需降额。该VI Chip EMI滤波器专为工业总线范围设计，支持PICMG 3.0规范，可将系统板的滤波效果达到EN55022 B级限制。
商品特性
- 在1 MHz（50 Ω）时共模衰减>60 dB
- 在1 MHz（50 Ω）时差模衰减>70 dB
- 最大输入50 Vdc
- 100 Vdc浪涌，持续100 ms
- 750 Vdc耐压至屏蔽层
- 额定电流7 A
- 带盖系统级封装（SiP）尺寸为12.9×25.3×5.0 mm
- 开放式框架尺寸为12.4×24.9×4.2 mm
- 薄型LGA封装
- PCB温度范围为 - 40℃至 + 125℃
- 效率>99%
- 通过TÜV认证
应用领域
- VI Chip输入EMI滤波器
