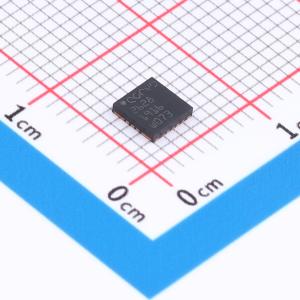

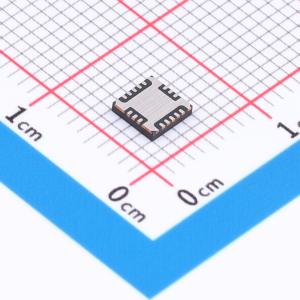

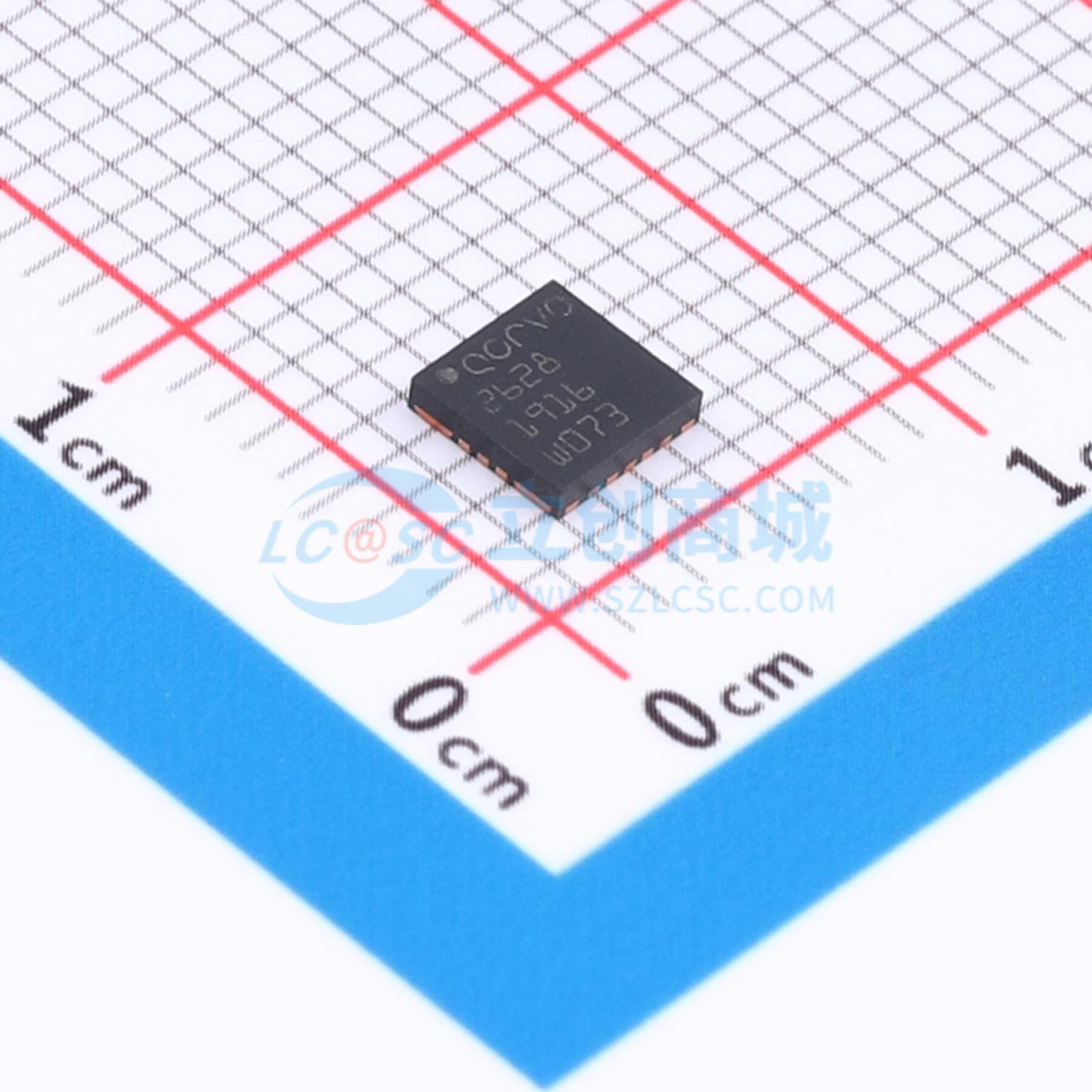

QPA2628
22-31.5 GHz GaAs低噪声放大器
- 描述
- Qorvo的QPA2628是一款高性能、低噪声放大器，采用Qorvo的生产90nm pHEMT (QPHT09)工艺制造。覆盖22-31.5 GHz，提供23 dB的小信号增益和19 dBm的P1dB，支持1.6 dB的噪声系数和-54 dBc的IM3水平（在Pout=0 dBm/音调时）。
- 品牌名称
- Qorvo
- 商品型号
- QPA2628
- 商品编号
- C22407334
- 商品封装
- QFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | - | |
| 工作电流 | 90mA | |
| 增益 | 23dB | |
| P1dB | 19dBm | |
| 噪声系数 | 1.6dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 22GHz~31.5GHz | |
| 输入回波损耗 | 11dB | |
| 输出回波损耗 | 16dB | |
| IP3 | 27dBm |
商品概述
QPA2628是一款采用90nm pHEMT（QPHT09）工艺制造的封装式高性能低噪声放大器。其工作频率范围为22 - 31.5 GHz，小信号增益为23 dB，P1dB为19 dBm，噪声系数为1.6 dB，三阶互调（IM3）电平为 -54 dBc（输出功率Pout = 0 dBm/单音）。 该放大器采用4 mmx4 mm小型塑料包覆成型QFN封装，两端口均集成直流隔直电容，匹配50欧姆阻抗，便于操作和系统集成。 QPA2628高性能且易于操作，非常适合卫星和商用雷达应用。
商品特性
- 频率范围：22 - 31.5 GHz
- 噪声系数：1.6 dB
- 小信号增益：23 dB
- P1dB：19 dBm
- 三阶互调（IM3）： -54 dBc（输出功率Pout = 0 dBm/单音）
- 偏置：漏极电压VD = 3.5V，静态漏极电流IDQ = 90 mA，栅极电压VG = -0.46 V
- 塑料包覆成型封装
应用领域
- 卫星通信
- 商用雷达应用
