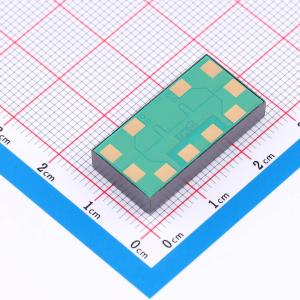

- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

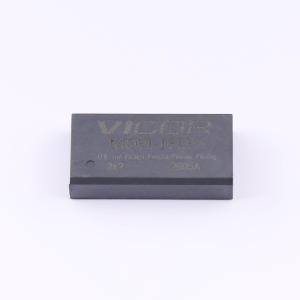

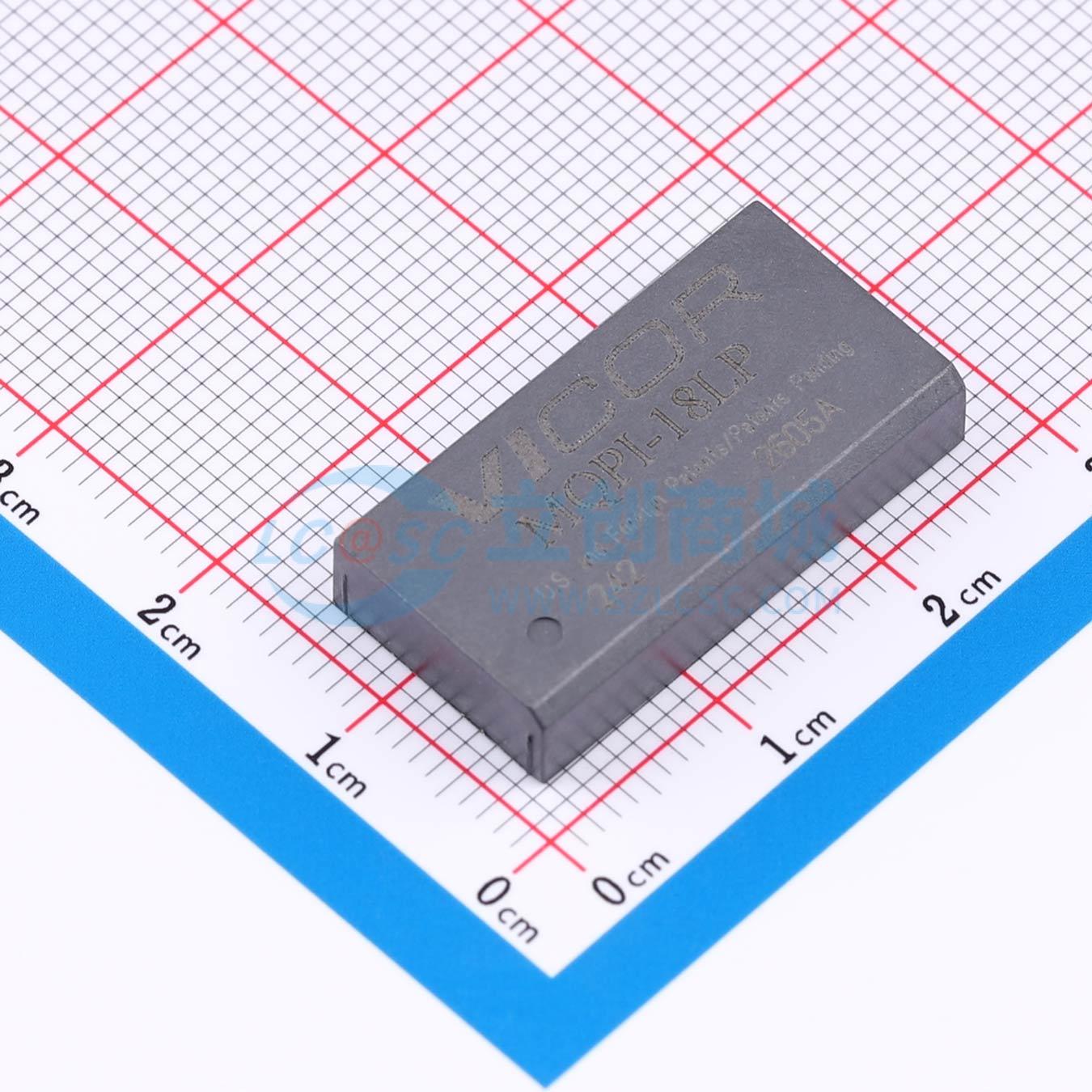

MQPI-18LP
适用于DC-DC转换器的EMI滤波模块，可衰减共模和差模噪声，兼容多数DC-DC转换器及清洗与涂覆工艺
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VICOR
- 商品型号
- MQPI-18LP
- 商品编号
- C22407340
- 商品封装
- LGA-10(25.3x12.9)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 额定电流 | 7A | |
| ESD 保护 | 有 |
| 属性 | 参数值 | |
|---|---|---|
| 衰减值 | 75dB@1MHz；45dB@1MHz | |
| 工作温度 | -55℃~+125℃ |
商品概述
MQPI - 18可衰减DC - DC转换器（包括VI Chip MIL PRM）的传导共模（CM）和差模（DM）噪声，以符合MIL - STD - 461F传导噪声测量的EMI要求。该滤波器可在28 V MIL PRM的全输入工作范围内运行，并在高达85℃（TA）的温度下支持7 A负载，无需降额。
商品特性
- 最大输入电压50 Vin
- 与大多数行业标准DC - DC转换器兼容，包括VI Chip MIL PRM
- 符合MIL - STD - 461F标准的CE101、CE102、CS101、CS106、CS114、CS115和CS116
- 可承受100 Vdc浪涌，持续100 ms
- 与屏蔽层之间可承受1500 Vdc高压
- 额定电流7 A
- 封装尺寸：带盖SiP（系统级封装）为12.9×25.3×5.0 mm
- 封装尺寸：开放式框架为12.4×24.9×4.2 mm
- PCB温度范围为 - 55℃至 + 125℃
- 效率99%
- 采用铅焊结构
应用领域
恶劣环境、显示器、无线通信
