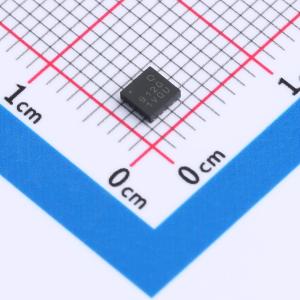

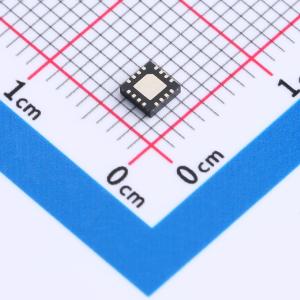

QPA9120TR7
高增益、高线性度驱动放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款宽带、高增益、高线性度的驱动放大器，采用低成本、符合RoHS标准的3x3mm QFN封装。采用E-pHEMT工艺，在单5V电源供电、直流电流消耗小于100mA的情况下，可提供36dBm的输出三阶截点（OlP3）功率和22dBm的输出1dB压缩（OP1dB）功率。集成了快速直流电源关断、外部可配置的器件直流工作电流等片上功能，并且内部匹配。适用于需要高线性度、中等射频功率和高效直流电源操作的无线基础设施，作为预驱动放大器，也是5G密集阵列m-MIMO无线电应用的理想选择。
- 品牌名称
- Qorvo
- 商品型号
- QPA9120TR7
- 商品编号
- C22407358
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.038333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 1.8GHz~5GHz | |
| 增益 | 29dB | |
| 噪声系数 | 1.5dB | |
| 工作电压 | 5V | |
| 工作电流 | 96mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 22dBm | |
| 工作温度 | -40℃~+105℃ | |
| 输入回波损耗 | 10dB | |
| 输出回波损耗 | 12dB | |
| IP3 | 35dBm |
商品概述
QPA9120是一款宽带、高增益、高线性度的驱动放大器，采用低成本、符合RoHS标准的3x3 mm QFN封装。该放大器采用Qorvo的E-pHEMT工艺，在单5V电源供电、直流电流消耗小于100 mA的情况下，可实现36 dBm的输出三阶截点（OIP3）功率和22 dBm的输出1dB压缩（OP1dB）功率，性能卓越。 QPA9120集成了片上功能，具备快速直流电源关断功能，器件直流工作电流可外部配置，且内部匹配。 QPA9120适用于无线基础设施的预驱动放大器，这些应用需要高线性度、中等射频功率和高效的直流电源操作。该器件是5G密集阵列m-MIMO无线电应用的理想选择。
商品特性
- 1.8 – 5.0 GHz工作频率，50Ω匹配射频输入和输出
- 在1 GHz带宽内增益平坦度为1 dB
- P1dB为+22 dBm，输出IP3为+35 dBm
- 增益为29 dB，单+5V电源，IDD为96 mA，具备直流电源关断功能
- 小型3x3 mm QFN封装
应用领域
- 5G m-MIMO
- 移动基础设施中继器 / DAS
- 通用无线TDD / FDD系统
