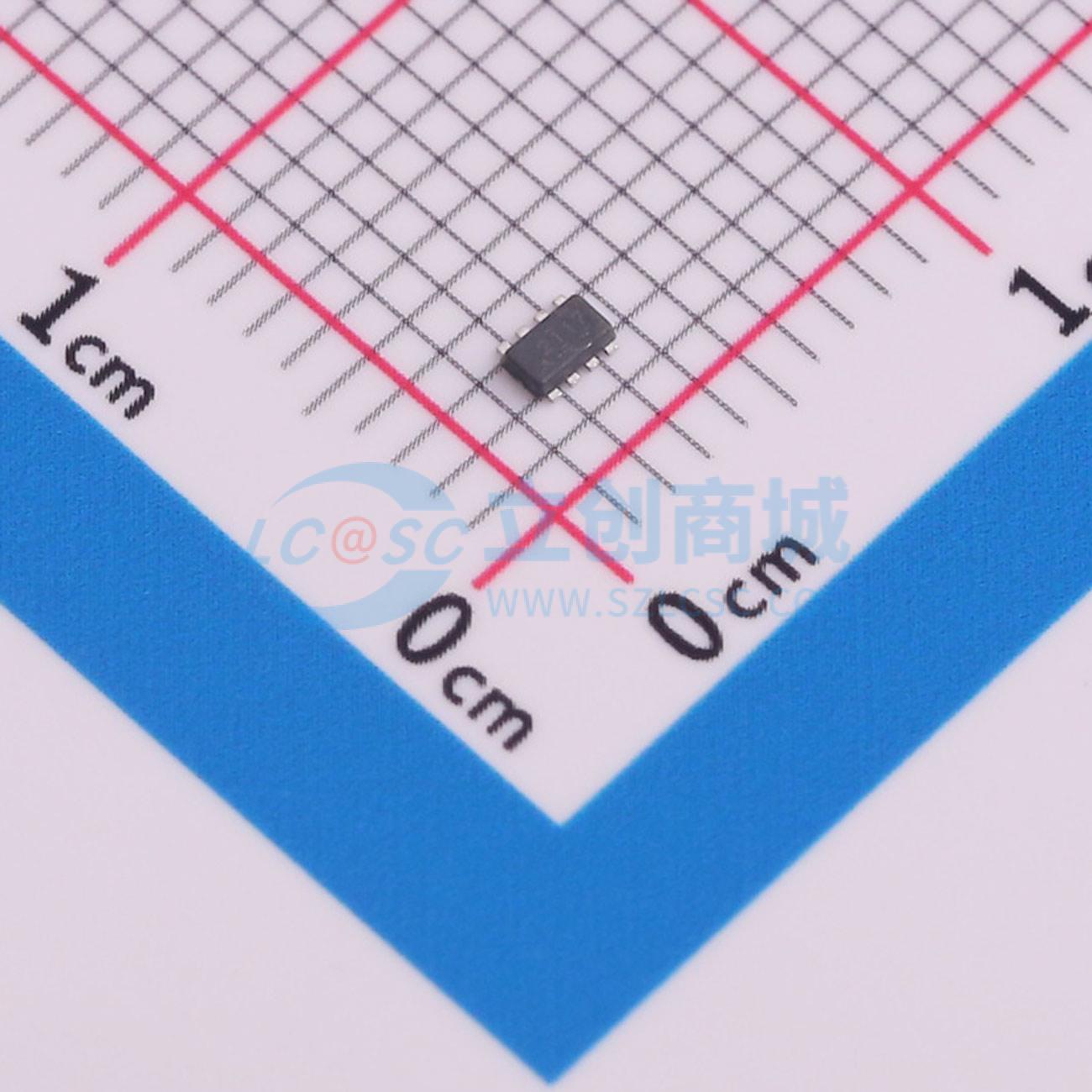

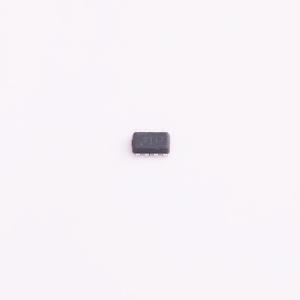

温馨提醒：图片仅供参考，商品以实物为准

TPS2117DRLR

TPS2117 1.6-V至5.5-V，4-A低IQ电源多路复用器，带手动和优先切换功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS2117是一款电源多路复用器，电压范围为1.6V至5.5V，最大电流为4A。该设备使用N通道MOSFET在供电之间切换，并提供受控的上升速率。
品牌名称: TI(德州仪器)
商品型号: TPS2117DRLR
商品编号: C22399676
商品封装: SOT-5X3
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPS2117是一款额定电压范围1.6 V 至 5.5 V，最大额定电流4 A的电源多路复用器器件。该器件采用N沟道MOSFET在电源之间切换，首次通电时提供受控压摆率。由于其典型值1.32 μA的低静态电流和典型值50 nA的低待机电流，TPS2117非常适用于其中一个输入连接电池的系统。这些低电流可延长电池在使用中的寿命和工作时间。TPS2117可根据应用配置为两种不同的切换行为。自动优先模式优先处理连接到VIN1的电源，当VIN1电压下降时切换到辅助电源(VIN2)。手动模式允许用户切换GPIO或使能信号来在通道之间切换。

商品特性

输入电压范围:1.6 V 至 5.5 V
最大连续电流:4 A
导通电阻典型值 20 mΩ
VIN2待机电流典型值 50 nA
静态电流典型值 1.32 μA
支持优先模式、手动模式、二极管模式三种切换模式
输出压摆率受控
VOUT 大于 VINx 时反向电流阻断
热关断

应用领域

备用电池系统
电表
电机驱动
楼宇自动化

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	20mΩ

	属性	参数值
	工作电压	1.6V~5.5V
	工作温度	-40℃~+105℃
	功能特性	故障保护
