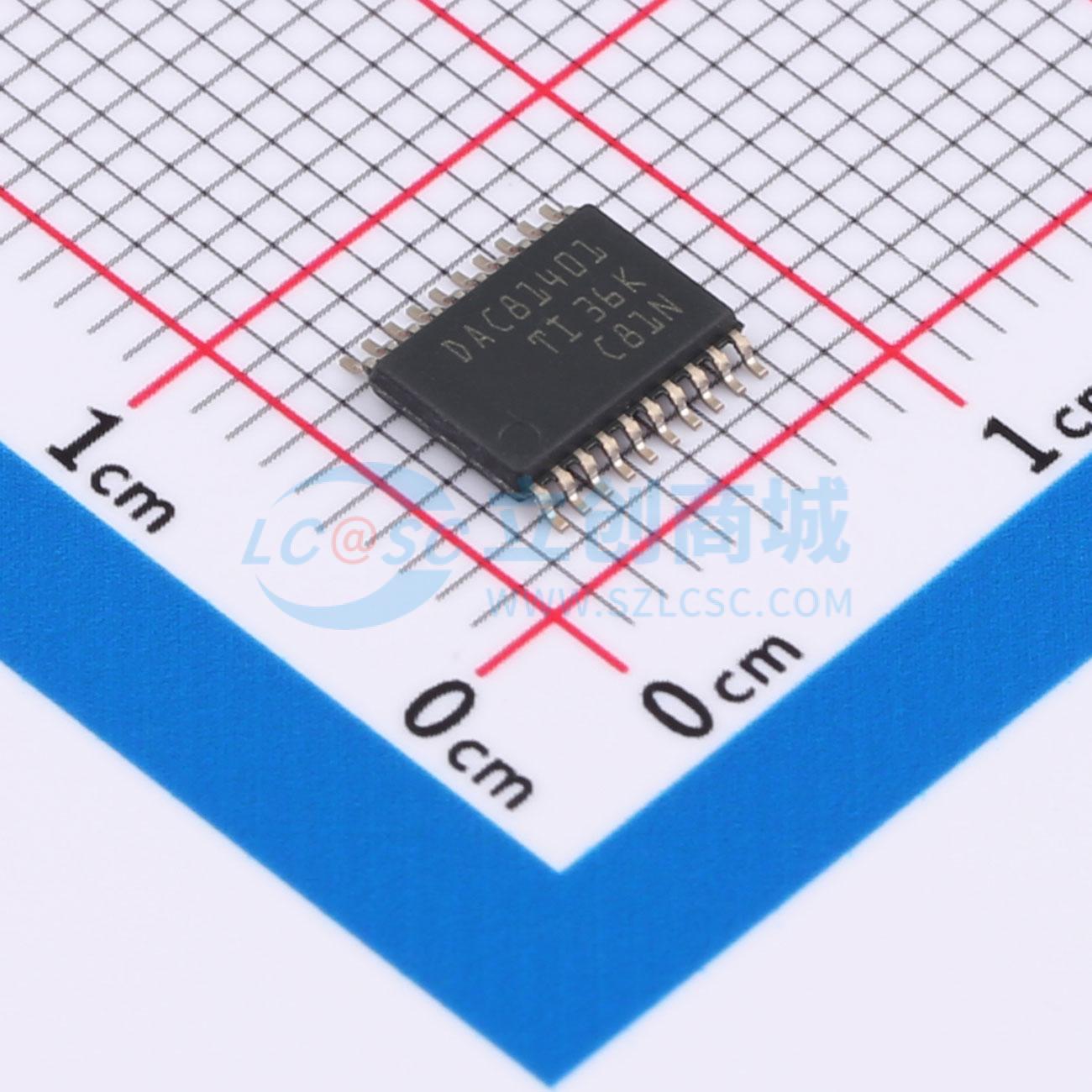

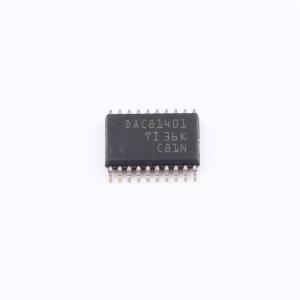

DAC81401PWR

具有精密内部基准的单通道16位和12位高压输出DAC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是具有集成式2.5V内部基准的引脚兼容单通道缓冲式高电压输出数模转换器（DAC）系列产品，具有指定的单调性，并提供低于1LSB（最大值）的出色线性度。提供±20V、±10V、±5V的双极输出电压以及40V、10V和5V的满标量程单极输出电压，DAC输出范围是可编程的。包含一个上电复位（POR）电路，可为DAC输出上电，并使器件保持在省电模式，直到启用输出。通过一个与支持1.7V至5.5V工作电压的业界通用微处理器和微控制器兼容的高速4线制串行接口，可实现与这些器件之间的通信。额定运行温度范围为－55°C至+125°C，采用小型16引脚QFN和20引脚TSSOP封装。
品牌名称: TI(德州仪器)
商品型号: DAC81401PWR
商品编号: C22399678
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	-55℃~+125℃
	更新速率	-
	功能特性	可编程增益；集成缓冲器；双极性输出；输出短路保护；上电复位；内置基准源
	静态电流	2.5mA

商品概述

16位DAC81401和12位DAC61401（DACx1401）属于引脚兼容系列的单通道带缓冲高压输出数模转换器（DAC），内置2.5V内部基准。这些器件被规定为单调特性，可提供最大小于1LSB的线性度。DACx1401可提供±20V、±10V、±5V的双极输出电压，以及40V、10V、5V的满量程单极输出电压，DAC输出范围可编程。DACx1401集成了上电复位（POR）电路，器件上电后保持DAC输出，并使器件处于掉电模式直到输出使能。器件通过高速4线串行接口通信，该接口兼容支持1.7V至5.5V工作电压的行业标准微处理器和微控制器。DACx1401的工作温度范围为–55℃至+125℃，提供小型16引脚WQFN和20引脚TSSOP封装。

商品特性

最大1LSB INL/DNL
超低毛刺能量:1nV-s
宽电源电压:单极模式+4.5V至+41.5V，双极模式±4.5V至±21.5V
14种用户可编程输出范围，包含±5V、±10V、±20V、0V至5V、0V至10V、0V至20V、0V至40V，除±20V和0V至40V外支持20%超量程
集成10ppm/℃ 2.5V精密基准
具备可靠性特性:循环冗余校验（CRC）、故障引脚
50MHz 4线SPI兼容接口，支持回读、菊花链
工作温度范围:–55℃至+125℃
提供封装选项:20引脚TSSOP (PW)、16引脚WQFN (RTE)

应用领域

半导体测试与ATE
实验室与现场仪器仪表
PLC、DCS和PAC
模拟输出模块
伺服驱动控制模块

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	16位
	通道数	1
	接口类型	SPI
	工作电压	4.5V~41.5V；-21.5V~0V
	建立时间	7us
