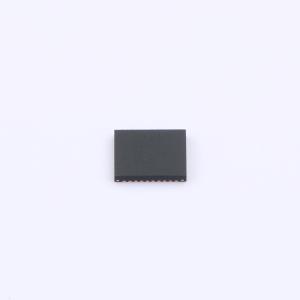

温馨提醒：图片仅供参考，商品以实物为准

MCF8329A1IREER

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: MCF8329A1IREER
商品编号: C22399784
商品封装: WQFN-36-EP(4x5)
包装方式: 编带
商品毛重: 0.078克(g)

商品参数

商品概述

MCF8329A为驱动无刷直流电机（BLDC）或永磁同步电机（PMSM）的应用提供了单芯片、免代码的无传感器FOC解决方案。MCF8329A提供三个半桥栅极驱动器，每个驱动器都能够驱动高端和低端N沟道功率MOSFET。该器件使用内部电荷泵产生正确的栅极驱动电压，并通过自举电路增强高端MOSFET。包含一个涓流电荷泵以支持100%占空比。MCF8329A可以由单电源供电，支持4.5至60V的宽输入电源范围。算法配置可以存储在非易失性EEPROM中，这使得设备在配置完成后可以独立运行。电机电流通过集成的电流感应放大器进行感应，支持单个外部分流电阻。MCF8329A集成了大量保护功能，旨在保护设备、电机和系统免受故障事件的影响。

商品特性

三相无刷直流电机栅极驱动器，集成无传感器电机控制算法
免代码单分流磁场定向控制
支持高达1.8kHz（电频率）
支持弱磁控制
支持正向和反向风车模式
基于模拟、PWM、频率或I²C的控制输入
可配置的电机启动和停止选项
可选的闭环速度、功率、电流控制或调制指数控制
支持5点可配置参考曲线
抗电压浪涌，防止过电压
通过自动死区时间补偿改善声学性能
支持每安培最大转矩（MTPA）
离线电机反电动势测量
通过DACOUT进行变量监测
65V三相栅极驱动器
驱动3个高端和3个低端N沟道MOSFET，工作电压4.5至60V
支持100%PWM占空比
基于自举的栅极驱动器架构
1A/2A最大峰值源/灌电流
集成电流感应放大器
可调增益（5、10、20、40V/V）
低功耗睡眠模式
在VPVDD = 24V、TA = 25°C时最大5μA
速度环精度：使用内部时钟时小于3%
可配置的非易失性存储器（EEPROM），用于存储设备配置
支持高达75kHz的PWM频率，以支持低电感电机
精确的LDO（AVDD）3.3V ±3%，支持50mA，AVDD连接到VREG
独立的驱动器关断路径（DRVOFF）
展频技术，用于降低EMI
一套集成保护功能
电源欠压锁定（UVLO）
电机锁定检测（3种不同类型）
过流保护（OCP）
热关断（TSD）
故障状态指示引脚（nFAULT）
可选的通过I²C接口进行故障诊断

应用领域

无刷直流（BLDC）电机模块
无线真空吸尘器
洗衣机和洗碗机泵
家电风扇和泵
无线园林和电动工具、割草机

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	否
	半桥数量	3
	输出电流	-
	峰值电流	-

	属性	参数值
	工作电压	4.5V~60V
	导通电阻	-
	静态电流(Iq)	5uA
	接口类型	I2C
	工作温度	-40℃~+125℃
	功能特性	马达卡锁保护；马达转速指示
