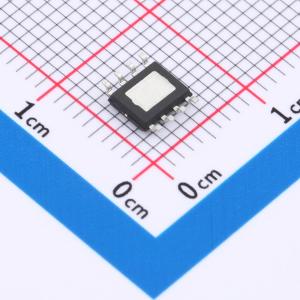

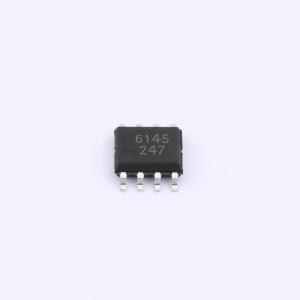

MG6145S8-AJ

ADJ 输入5.5V 输出0.8~3.3V 3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MG6145 是一款3A 输出电流、高PSRR 的低压差线性稳压器。它有双电源（控制电路的控制输入和低至1.05V 的电源输入），用于为输出提供电流。而且它还具有软启动、欠压保护、电流限制保护、上电复位和过温保护的功能。
品牌名称: Megain(美佳音)
商品型号: MG6145S8-AJ
商品编号: C22396257
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.17525克(g)

商品参数

商品概述

MG6145 是一款3A 输出电流、高PSRR 的低压差线性稳压器。它有双电源（控制电路的控制输入和低至1.05V 的电源输入），用于为输出提供电流。而且它还具有软启动、欠压保护、电流限制保护、上电复位和过温保护的功能。 MG6145 在 VCC 电压为 3V、可调输出电压最低达0.8V 时的 VIN 输入电压最低可至 1.05V。由于它拥有超低输入、输出压差的特性，非常适合使用在输出电压非常接近输入电压的应用中。它还具有使能控制引脚，关机状态下的电流消耗可达极低水平，几乎没有任何功率损耗。它在整个输入、输出和工作温度范围内都能提供卓越的电压调节性能。

商品特性

输出电压可通过外部电阻分压器进行调节（0.8V ~ 3.3V）
出色的线路调整率（0.01%/% typ.）
出色的负载调节率（0.1%/A typ.）
输出电流3A 时输入输出压差为 250mV
内部有热过载保护装置
内部有电流限制保护功能
VOUT 欠压保护
可适用低ESR 陶瓷电容

应用领域

液晶显示器/电视
PC 主板/NB
显卡
DVD - 视频播放器
ADSL 调制解调器
打印机等周边设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.3V
	输出电流	3A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	250mV@(3A)
	静态电流(Iq)	900uA
	特性	带使能；过流保护；软启动；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
