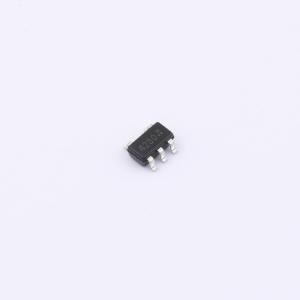

温馨提醒：图片仅供参考，商品以实物为准
MG9742T5-30
5V2/2.5A USB限流保护开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MG9742 是一款适用于5V 2/2.5A 应用的 USB 接口输出保护芯片。芯片内部集成了过流保护、短路保护、过温保护、欠压保护等功能，在输出发生过流、短路或带大电容负载启动等情况时可以限制电流输出从而保护前级电源。此外，故障标志输出可用于向本地 USB 控制器指示故障情况。
- 品牌名称
- Megain(美佳音)
- 商品型号
- MG9742T5-30
- 商品编号
- C22396260
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2.75A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 58mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
MG9742 是一款适用于5V 2/2.5A 应用的 USB 接口输出保护芯片。芯片内部集成了过流保护、短路保护、过温保护、欠压保护等功能，在输出发生过流、短路或带大电容负载启动等情况时可以限制电流输出从而保护前级电源。此外，故障标志输出可用于向本地 USB 控制器指示故障情况。
商品特性
- 无衬底二极管，芯片关断时可防止反向电流
- 欠压锁定（上电复位）
- FLG 故障报错
- 输出短路时2uS 快速反应保护，抑制尖峰电流
- 内部有软启动和快速关闭
- 内部有热过载保护装置
- 带折返的过流保护
应用领域
- USB 总线/自供电集线器
- USB 周边
- 笔记本电脑，平板电脑电池充电器
