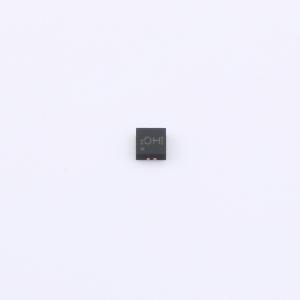

TMUX131RMGR
TMUX131 4V，低电容，3:1 2通道多路复用器
- 描述
- 高性能双向2通道3:1多路复用器，支持差分和单端信号。具有高带宽、低导通电阻和低电容特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX131RMGR
- 商品编号
- C22396276
- 商品封装
- WQFN-12(1.8x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 5.5Ω | |
| 工作电压 | 2.5V~4.3V | |
| 导通电容(Con) | 1.3pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 100us | |
| 关闭时间(toff) | 100us | |
| 带宽 | 6.5GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 50ps | |
| 功能特性 | - |
商品概述
TMUX131 器件是一款高性能双向 2 通道 3:1 多路复用器，支持差分和单端信号。TMUX131 是一款模拟无源多路复用器，具有断电保护功能，当 VDD 引脚无电源时，可强制所有 I/O 引脚进入高阻抗模式。TMUX131 的选择引脚与 1.8 V 和 3.3 V 控制逻辑兼容，可直接与低压处理器的通用 I/O (GPIO) 接口。再加上该器件的低导通电阻和低导通电容，使得 TMUX131 成为支持切换各种模拟信号和数字通信协议标准（包括 I3C 等高速标准）的优秀器件。
TMUX131 采用小型 12 引脚 VQFN 封装，尺寸仅为 1.8 mm × 1.8 mm，在 PCB 面积有限时非常实用。
商品特性
- 与高速 I3C 信号兼容
- VDD 范围：2.5 V 至 4.3 V
- 高性能开关特性：
- 带宽（–3 dB）：6.5 GHz
- RON（典型值）：5.5 Ω
- CON（典型值）：1.3 pF
- 电流消耗：28 μA（典型值）
- 逻辑引脚集成下拉电阻
- 特殊特性：
- IOFF 保护可防止在掉电状态（VDD = 0 V）下电流泄漏
- 1.8-V 兼容控制输入（SEL）
- 所有 I/O 引脚具有高达 5.5 V 的过压容限（OVT），无需外部组件
- ESD 性能：
- 2-kV 人体模型（A114B，II 类）
- 1-kV 带电设备模型（C101）
- 封装：
- 12 引脚 VQFN 封装（1.8-mm × 1.8-mm，0.5-mm 间距）
应用领域
- I3C（SenseWire）
- I3C 和 I2C 外设切换
- 服务器
- 手机：智能手机
- 笔记本电脑
- 平板电脑：多媒体
- 电子销售点
- 现场仪器仪表
- 便携式监视器
