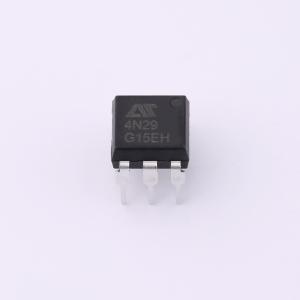

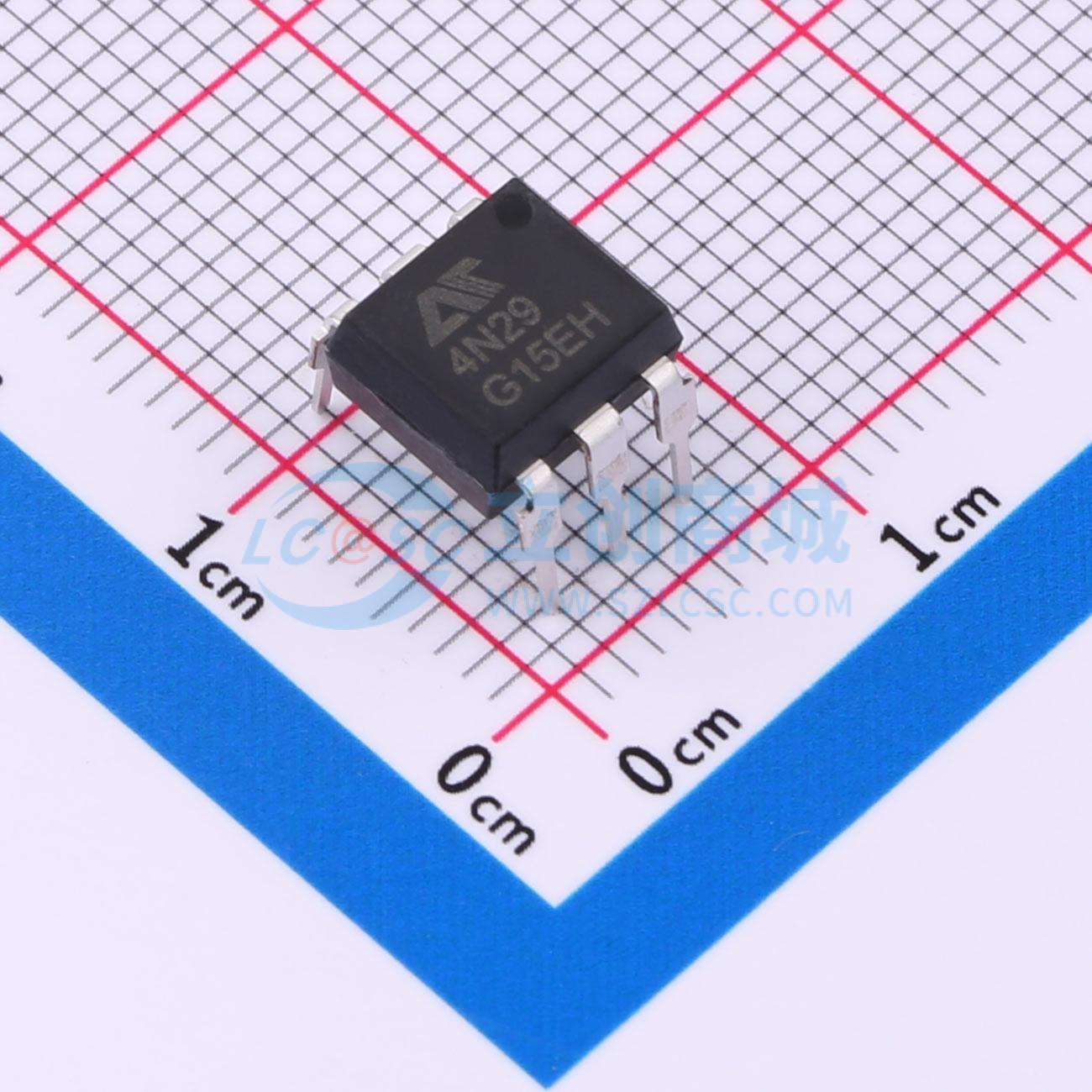

AT4N29-CuH-D
光耦-达林顿光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT4N29是一款由 GaAs发光二极管和达林顿晶体管组成的光电耦合器。可以在保持驱动电路和负载电路之间的高度隔离的同时实现开关，具有使用寿命长、速度快等优点能让它替代常规继电器。 广泛应用于：开关电源 ，工业控制 、测量仪器、可编程控制器、家用电器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT4N29-CuH-D
- 商品编号
- C22396203
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.652615克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 30V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 1V@2mA,8mA | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 500% | |
| 正向电流(If) | 60mA |
商品概述
AT4NXX是一款由GaAs发光二极管和达林顿晶体管组成的光电耦合器。可以在保持驱动电路和负载电路之间的高度隔离的同时实现开关，具有使用寿命长、速度快等优点能让它替代常规继电器。The AT4NXX is a photoelectric coupler composed of GaAs light- emitting diode and Darlington transistor. The switch can be realized while maintaining the high isolation between the drive circuit and the load circuit, which has the advantages of long service life and fast speed, allowing it to replace the conventional relay.
商品特性
- 电流转换比(CTR)范围: CTR ≥ 500% Current to current ratio range: CTR ≥ 500%
- 输入-输出隔离电压: Viso = 5000 V rms Input-output isolation voltage: Viso = 5000 V rms
- 输入-输出隔离电阻: 典型值 Riso = 10¹¹ Ω Input-output isolation resistance: Typical Riso = 10¹¹ Ω
- 符合安规标准: UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CQC11-471543-2022 Meet Safety standard: UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CQC11-471543-2022
应用领域
- 开关电源 Switching power supply
- 工业控制，测量仪器 Industrial control, measuring instruments
- 可编程控制器 Programmable controller
- 家用电器 Household appliances
