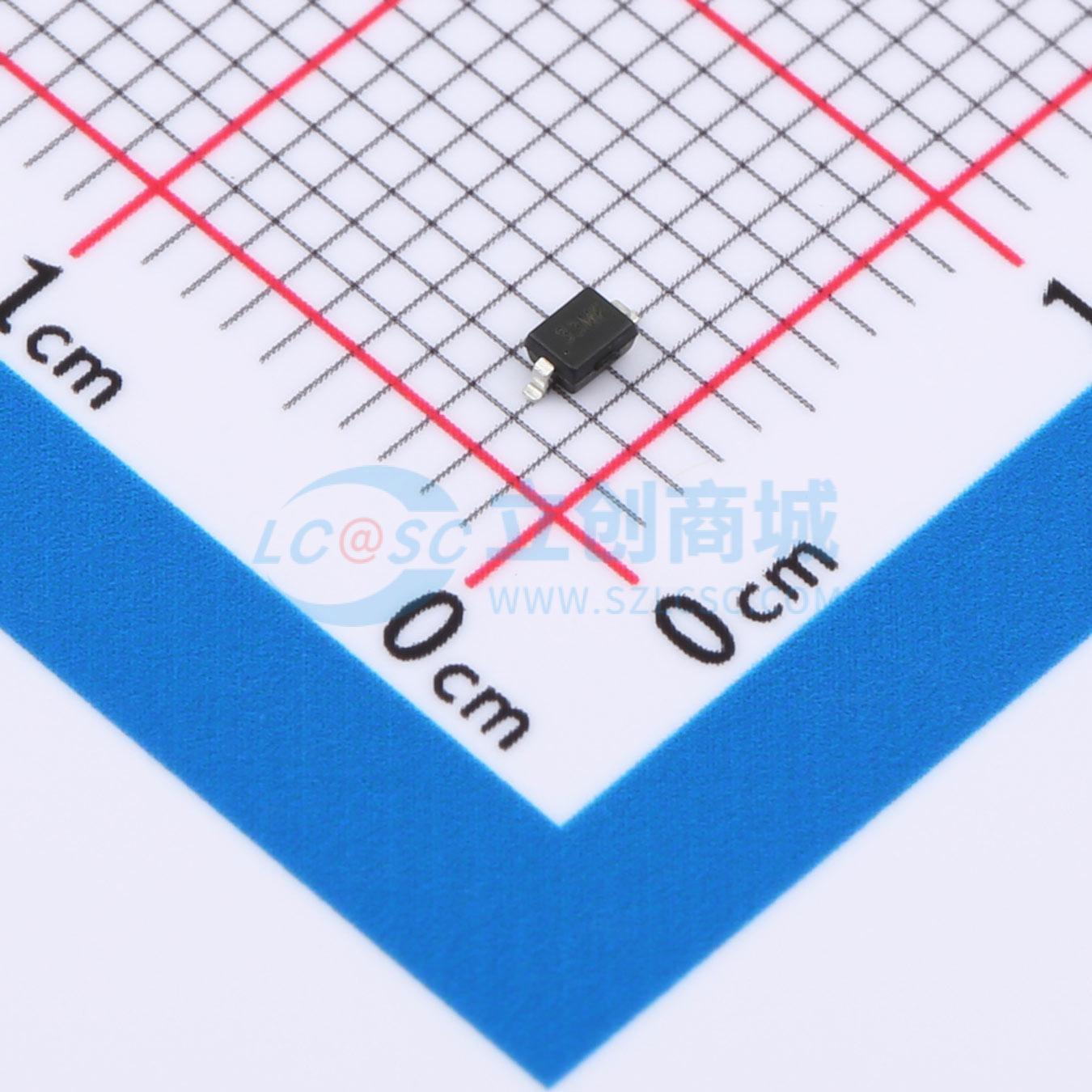

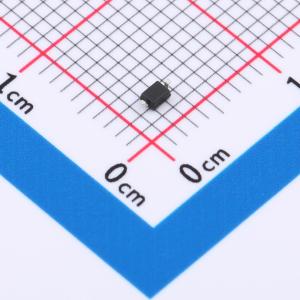

温馨提醒：图片仅供参考，商品以实物为准

TSD05DYFR

5V单向TVS二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是单向TVS保护二极管系列，专为钳制ESD和浪涌等有害瞬变而设计。器件的额定ESD冲击消散值高达 ±30kV（接触放电和空气间隙放电），并且符合IEC61000-4-2国际标准中规定的最高级别（4级）。结合了该器件的强大钳位性能和低电容，是一款出色的TVS二极管，可在许多不同应用中保护数据线路和电源线路。采用业界通用的引线式SOD-323封装，可轻松焊接。
品牌名称: TI(德州仪器)
商品型号: TSD05DYFR
商品编号: C22396185
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.0142克(g)

商品参数

商品概述

TSDxx 是单向 TVS 保护二极管系列，专为钳制 ESD 和浪涌等有害瞬变而设计。TSDxx 器件的额定 ESD 冲击消散值高达 ±30kV（接触放电和空气间隙放电），并且符合 IEC 61000-4-2 国际标准中规定的别（4 级）。TSDxx 结合了强大钳位性能和低电容，可在许多不同应用中保护数据线路和电源线路。TSDxx 系列采用业界通用的引线式 SOD-323 封装，可轻松焊接。

商品特性

符合IEC61000-4-2 ESD保护，接触放电可达±30kV
符合IEC61000-4-2 ESD保护，空气间隙放电可达±30kV
支持IEC61000-4-5浪涌保护，浪涌电流范围7-60A (8/20μs)
IO电容小于20pF（典型值）
超低漏电流，最大值为50nA
工作温度范围为-55℃ 至 +150℃
采用业界通用SOD-323引线式封装，封装尺寸为2.65mm × 1.3mm

应用领域

I/O 保护
电力线保护
USB VBUS
电网基础设施
便携式电子产品

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向工作电压(Vrwm)	5.5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	60A@8/20us
	峰值脉冲功率(Ppp)	529W@8/20us
	击穿电压(VBR)	6V

	属性	参数值
	反向漏电流(Ir)	50nA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	19pF
