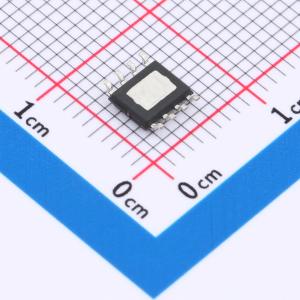

温馨提醒：图片仅供参考，商品以实物为准
MG6001S8-AJ
ADJ 输入100V 输出1.2~50V 51mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MG6001是一款能够耐受超高电压的线性稳压器，不仅融合了耐热增强型封装的优势，还能够承受持续直流电压或最高达100V的瞬态输入电压。 MG6001器件与任何高于2.2μF的输出电容以及高于0.47μF的输入电容搭配使用时均可保持稳定（过热和浪涌保护）。鉴于这款器件的封装小巧且可能使用的输出电容也较小，因此实现起来只需占用非常小的电路板空间。
- 品牌名称
- Megain(美佳音)
- 商品型号
- MG6001S8-AJ
- 商品编号
- C22396259
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.173775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 100V | |
| 输出电压 | 1.2V~50V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 85dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 3V@(50mA) | |
| 静态电流(Iq) | 23uA | |
| 特性 | 过热保护；带使能；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MG6001是一款能够耐受超高电压的线性稳压器，不仅融合了耐热增强型封装的优势，还能够承受持续直流电压或最高达100V的瞬态输入电压。 MG6001器件与任何高于2.2μF的输出电容以及高于0.47μF的输入电容搭配使用时均可保持稳定（过热和浪涌保护）。鉴于这款器件的封装小巧且可能使用的输出电容也较小，因此实现起来只需占用非常小的电路板空间。此外，它还提供了一个与标准CMOS逻辑兼容的使能引脚 (EN)，用以使能低电流关断模式。
商品特性
- 在整个温度范围内输出电压容差为±1.5%
- VIN范围高达100V
- 输出电压范围可调
- 低静态电流23μA
- 关断时的静态电流8μA
- 输出电流50mA时输入输出压差为3V
- 内部有热过载保护装置
- 内部有电流限制保护功能
应用领域
- 由工业用总线（具有高电压瞬态）供电的微处理器、微控制器
- 工业自动化（BMS、机器人等）
- 电信基础设施
- 汽车电子
- 以太网供电（PoE）
- LED照明
- 偏置电源
