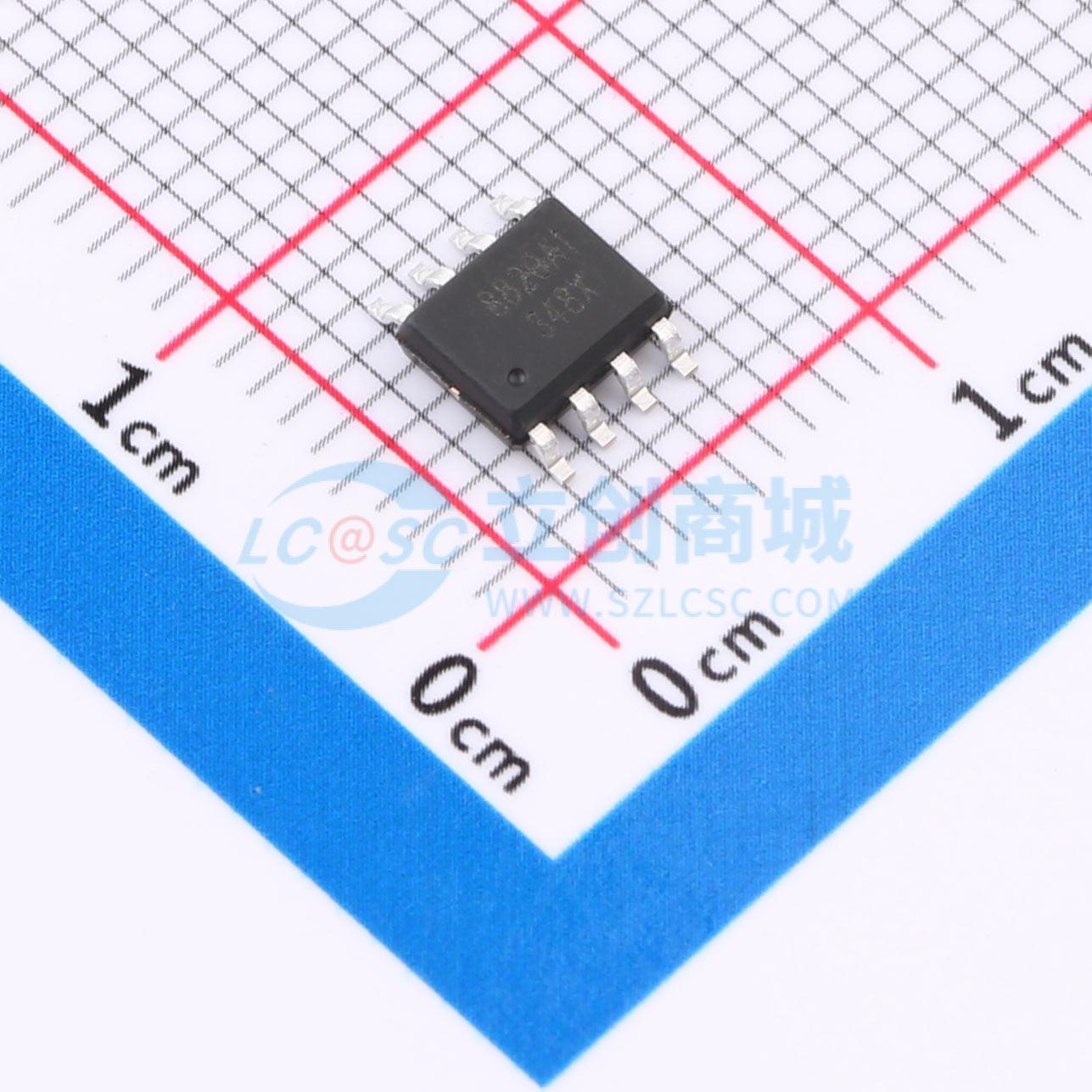

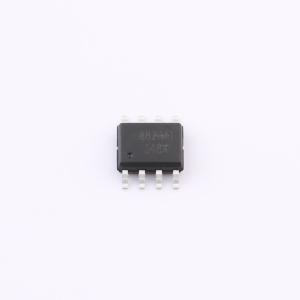

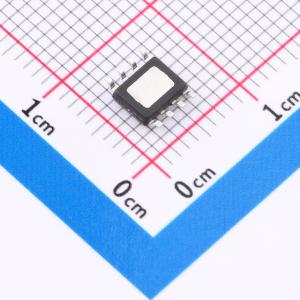

MST8820A1KP
9V至80V输入，4A限流，异步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MST8820AXKP是一款高电压异步降压转换器,输入电压范围为9V至80V,最大输出电流为2A,内置400mΩ高侧MOSFET,峰值效率可达93%,开关频率为150/300KHz。
- 品牌名称
- MST(迈尔斯通)
- 商品型号
- MST8820A1KP
- 商品编号
- C22395097
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.185875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~80V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MST8820AXKP是一款高电压、异步降压转换器，在9V至80V的宽输入电压范围内工作。MST8820AXKP集成了一个100-V 400-mΩ高侧MOSFET。MST8820AXKP提供高达2A的连续负载电流，效率可达93%。该器件采用固定频率峰值电流控制，并内置补偿功能，无需外部组件。在过载情况下，通过高侧MOSFET逐周期限流保护转换器。如果持续时间超过设定值，过流状况将触发间歇模式保护。MST8820AXKP具有保护特性，可防止负载出现欠压、过流和过温等故障。MST8820AXKP采用ESOP-8封装。
