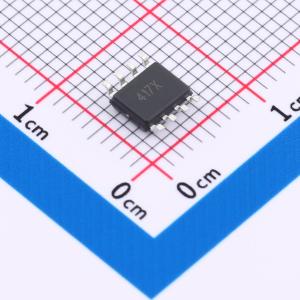

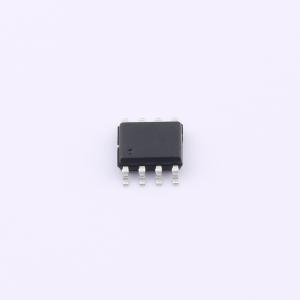

温馨提醒：图片仅供参考，商品以实物为准
MST1694KC-B49
PD快充，60V同步整流二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MST1694KC-B是一款用于反激变换器的快速关断智能整流器，其内部集成60V MOSFET。它可以提供比二极管整流器更高的效率。可将内部开关管的正向电压压降调节至40mV，并在漏源电压反向之前，将开关管关断。
- 品牌名称
- MST(迈尔斯通)
- 商品型号
- MST1694KC-B49
- 商品编号
- C22395105
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| MOS耐压 | 60V | |
| 开关频率 | 200kHz |
| 属性 | 参数值 | |
|---|---|---|
| 模式支持 | QR；DCM；CCM | |
| 导通电阻 | 13mΩ | |
| 静态电流(Iq) | 150uA | |
| 导通时间 | 650ns | |
| 关断时间 | 1.2us |
商品概述
MST1694KC-B是一款用于反激变换器的快速关断智能整流器，其内部集成60V MOSFET。它可以提供比二极管整流器更高的效率。可将内部开关管的正向电压压降调节至40mV，并在漏源电压反向之前，将开关管关断。适用于不连续传导模式(DCM)、准谐振模式(QR)和连续传导模式(CCM)等多种模式的应用。MST1694KC-B采用SOP-8封装。
商品特性
- 兼容DCM、CCM和QR反激转换器
- 输出电压直接供给VCC，150uA低静态电流，4.5A驱动电流保证MOSFET快速关断
- 最高耐压60V
- 支持最大200kHz开关频率
- 支持低输出电压工作
- 采用SOP-8封装形式
应用领域
- 移动设备充电器适配器反激转换器
