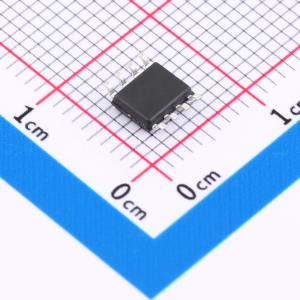

温馨提醒：图片仅供参考，商品以实物为准

MST2218KC

升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MST2218 是一款升压变压器控制器,专为构建电容器放电点火器设计。该器件集成了100V MOSFET,可以控制升压变压器对电容器充电至可调高压（DC）。MST2218 还集成了电流限制电路、电压反馈和零交叉比较器等功能,确保在准共振模式下快速充电,同时减少升压变压器的空间占用。所有输入端口都具有箝位二极管和ESD保护,确保现场使用的鲁棒性和可靠性。
品牌名称: MST(迈尔斯通)
商品型号: MST2218KC
商品编号: C22395113
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.226克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案

商品参数

商品概述

MST2218是一款升压变压器控制器，用于构建电容放电点火器。该器件可控制升压变压器，利用电池电压将电容器充电至可调的高电压（直流）。该器件集成了一个功率NMOS，无需外部MOSFET。 MST2218还集成了一个带外部电流检测电阻的限流电路，以及一个电压反馈电路，当电容器电压达到所需电压时停止振荡。 MST2218设计工作在准谐振模式，可在不增加升压变压器体积的情况下加快充电过程。该器件的所有输入端口均有钳位二极管和ESD保护，以确保在实际应用中的稳定性和可靠性。

商品特性

集成100V MOSFET。
宽输入电压范围
集成VCC钳位电路
变压器饱和保护
集成热保护和欠压锁定电路
SOP8封装

应用领域

电容放电点火器
其他升压应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~14V
	输出电流	-
	开关频率	100kHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
