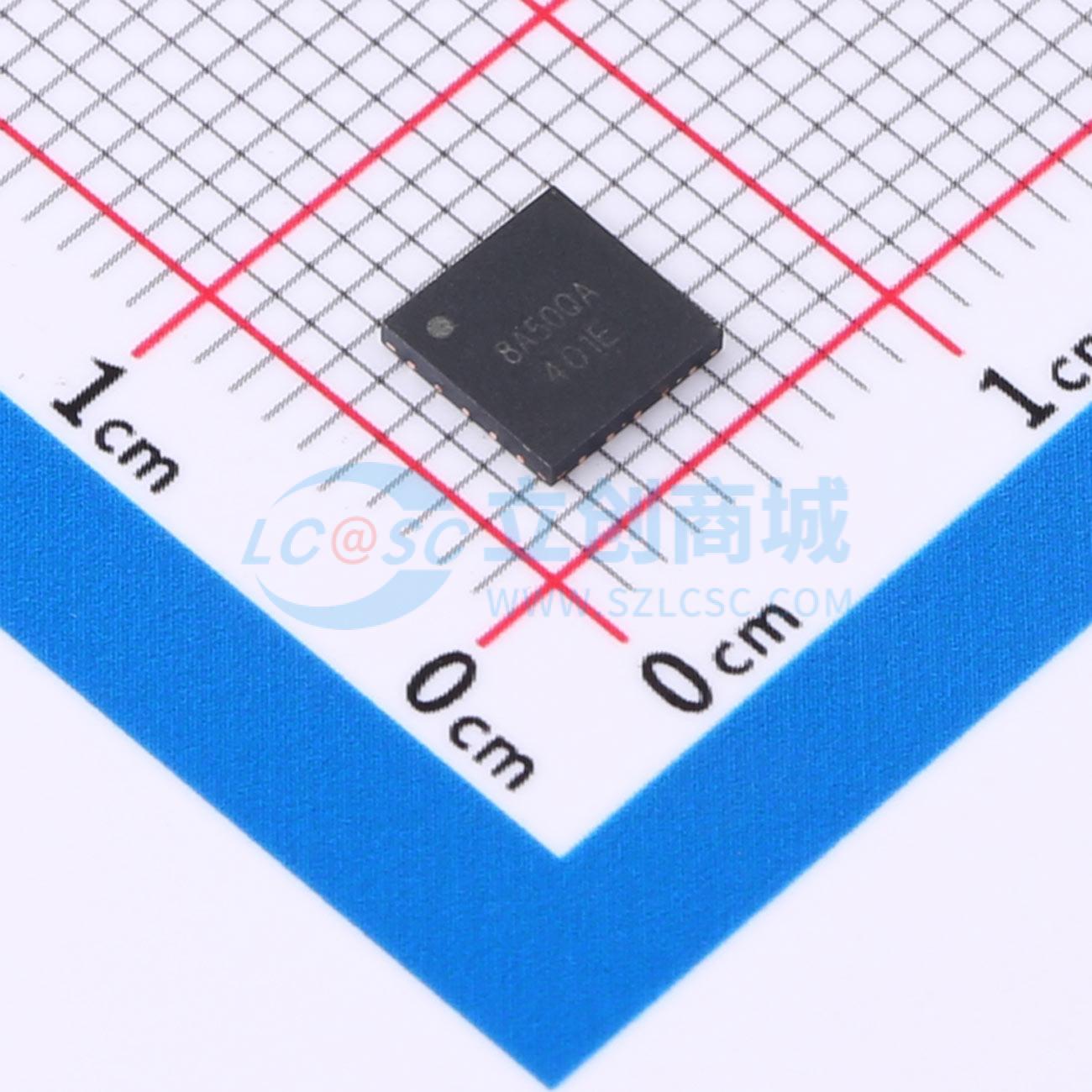

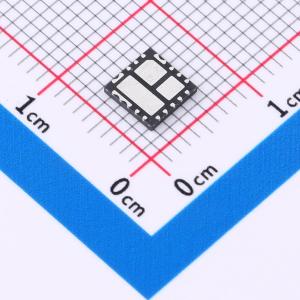

温馨提醒：图片仅供参考，商品以实物为准

MST8A50QA-15A1Y

9V至100V输入，5A输出，同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MST8A50QA是一款高电压同步降压转换器,输入电压范围为9V至100V,连续输出电流为5A,最高效率可达96%。该转换器采用固定频率峰值电流控制,内置补偿,无需外部组件。循环限流保护和hiccup模式保护确保了在过载条件下的可靠性。
品牌名称: MST(迈尔斯通)
商品型号: MST8A50QA-15A1Y
商品编号: C22395101
商品封装: QFN-20(5x5)
包装方式: 编带
商品毛重: 0.178575克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MST8A50QA是一款高压同步降压控制器，可在9V至100V的宽输入电压范围内工作。MST8A50QA可提供5A的连续负载电流，效率高达96%。MST8A50QA采用固定频率峰值电流控制，内置补偿功能，无需外部元件。高端MOSFET中的逐周期电流限制可在过载情况下保护转换器。如果过流情况持续时间超过预设时间，将触发打嗝模式保护。MST8A50QA具备保护功能，可保护负载免受欠压、过流和过热等故障影响。MST8A50QA采用QFN - 20封装。

商品特性

9V至100V输入电压范围
5A连续输出电流
96%峰值效率
500μA工作静态电流
峰值电流模式控制
100V、20mΩ高端和低端MOSFET
150kHz固定频率
内置补偿，使用方便
高达91%的占空比
0.8V电压基准
9μA关断电流
150ms打嗝模式短路保护
热关断功能
QFN - 20封装

应用领域

车载充电器
电池充电器
电源适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	9V~100V
	输出电压	-
	输出电流	5A
	开关频率	150kHz

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
