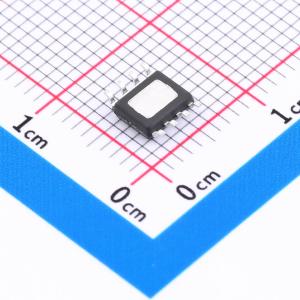

温馨提醒：图片仅供参考，商品以实物为准
MST8A10A1KP
降压型 1A 9V~100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MST8A10AXKP 是一款高压高性能异步降压型DC-DC 转换器，具有宽输入电压9V 到100V 。产品内部集成高侧NMOS，开关导通内阻仅400mΩ。最大1A 连续负载电流，最高92% 峰值效率。该产品具备高性能的输入电压响应和输出负载响应能力。产品集成短路保护、过流保护和过温保护等多种保护机制。可控制EN的高低电平，轻松开启和关断输出。采用底部带有散热片的ESOP8封装形式。
- 品牌名称
- MST(迈尔斯通)
- 商品型号
- MST8A10A1KP
- 商品编号
- C22395098
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~100V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 150kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
MST8A10AXKP是一款高压高性能异步降压型DC-DC转换器，具有9V至100V的宽输入电压范围。产品内部集成高侧NMOS，开关导通内阻仅为400mΩ，可提供最大1A的连续负载电流，并实现最高92%的峰值效率。该器件具备优异的输入电压响应和输出负载响应能力，集成了短路保护、过流保护和过温保护等多种保护机制。通过控制EN引脚的电平，可轻松开启或关断输出。该产品采用底部带有散热片的ESOP8封装。
商品特性
- 9V至100V的输入电压范围
- 功率管1.5A电流限制
- 最大1A连续负载电流
- 400uA工作静态电流
- 集成100V/400mΩ NMOS管
- 峰值电流控制模式
- 150kHz/300kHz开关频率可选
- 内置环路补偿电路
- 占空比高达92%
- FB端0.8V参考电压
- 9uA关断电流
- 内置短路保护功能
- 内置过温保护功能
- 采用ESOP8封装
应用领域
- 家用电器和园艺工具
- 电动自行车仪表
- 马达驱动
- 电源模块
