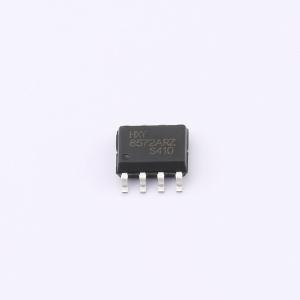

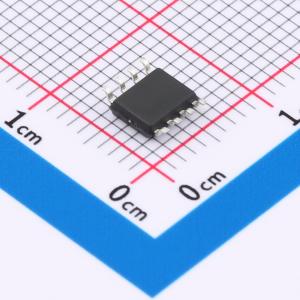

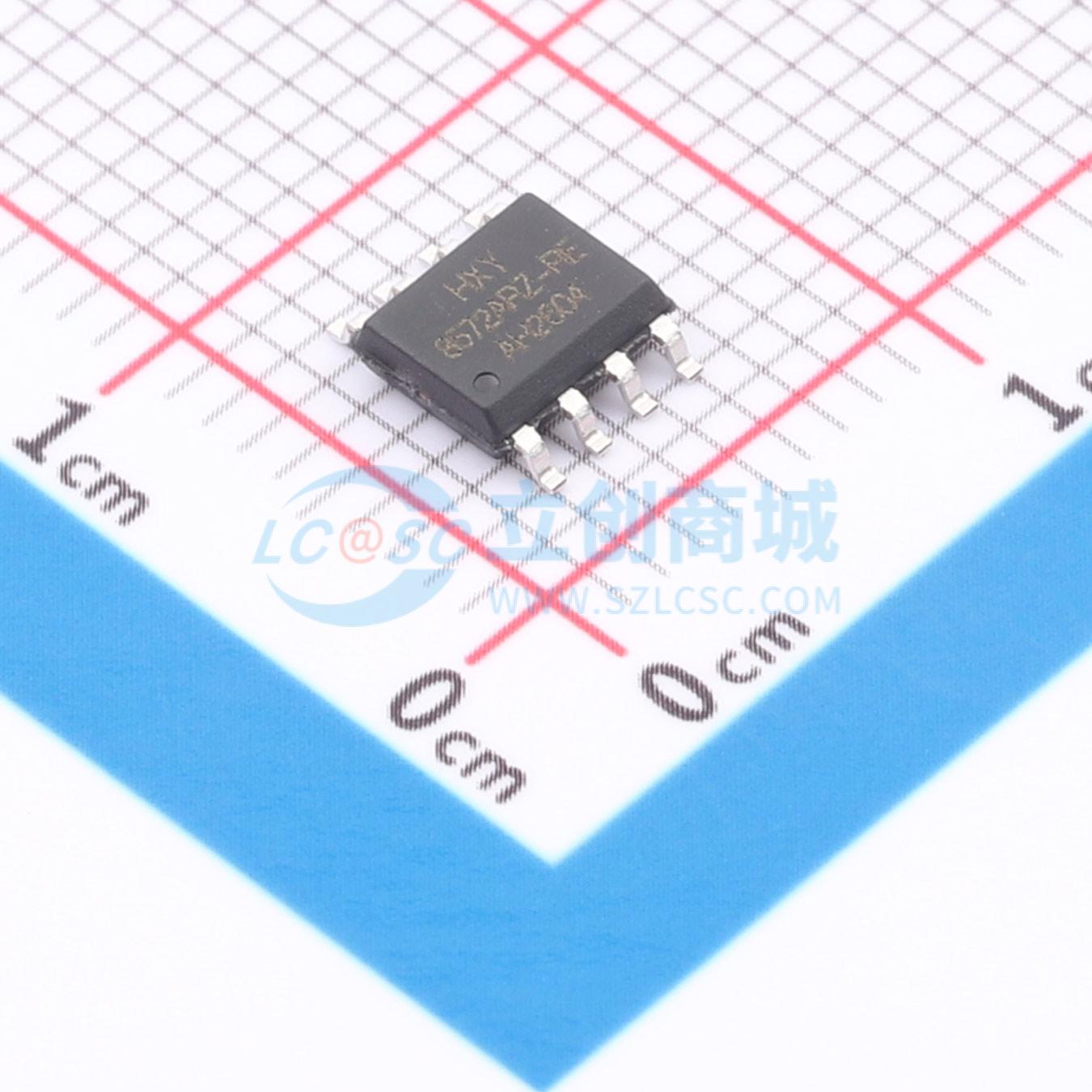

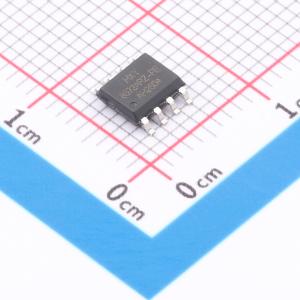

温馨提醒：图片仅供参考，商品以实物为准

HAD8572ARZ-REEL7

双路 GBP:1.5MHz Ib: 10pA Vos:1uV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HAD8572ARZ-REEL7是一款顶级精密双通道运算放大器，封装于紧凑型SOP-8封装内，专为高精度测量与控制应用而设计。其1.5MHz的增益带宽积（GBP）确保在宽频率范围内实现快速、稳定的信号放大，而1μV的超低输入失调电压（Vos）保证了卓越的直流精度。仅为10pA的输入偏置电流（Ib）最大限度降低了对源阻抗的影响，尤其适用于高阻抗信号源和低电流消耗场景。这款运放具备Rail-to-Rail输入/输出能力，能够在全电源电压范围内提供线性的信号处理性能。HAD8572ARZ-REEL7凭借其出色的低噪声、低失调、低漂移特性，成为科学仪器、精密测试设备等对信号质量要求极高的应用的理想选择。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HAD8572ARZ-REEL7
商品编号: C22392682
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1185克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	单电源电压	2V~5.5V
	双电源电压(Vee~Vcc)	1V~2.75V；-2.75V~-1V
	输入失调电压(Vos)	500nV
	输入失调电压温漂(Vos TC)	5nV/℃
	增益带宽积(GBW)	1.5MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	1.2V/us

	属性	参数值
	共模抑制比(CMRR)	112dB
	输入电压噪声密度(eN)	30nV/√Hz@1kHz
	输入偏置电流(Ib)	70pA
	静态电流(Iq)	110uA
	输出电流	40mA
	输入失调电流(Ios)	100pA
	工作温度	-40℃~+125℃
	功能特性	EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零

商品概述

HAD8572ARZ系列放大器通过采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件能够同时实现1.5 MHz的增益带宽积和1.2 V/µs的高压摆率，而静态电流仅为110µA。这些器件单位增益稳定，并具有良好的电源抑制比和共模抑制比。HAD8572ARZ系列非常适合需要精确放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。该系列可在低至1.8V的单电源电压下工作，适用于双节电池应用。HAD8572ARZ运算放大器增强了电磁干扰防护，以最小化来自外部源的电磁干扰，并具有高静电放电保护（5-kV HBM）。所有型号均在-40℃至+125℃的扩展工业温度范围内规定。

商品特性

高直流精度：最大失调电压VOS为±8 µV，最大漂移为±40 nV/℃
最小开环增益AVOL为108 dB（VDD = 5.5V）
最小电源抑制比PSRR为112 dB（VDD = 5.5V）
最小共模抑制比CMRR为112 dB（VDD = 5.5V）
典型噪声电压Vn为0.45 µVPP（f = 0.1至10Hz）
1.5 MHz带宽和1.2 V/µs压摆率
1V阶跃信号下，建立至0.1%的时间为1.2 µs
过载恢复至0.1%的时间为35 µs
每放大器110 µA低功耗，2.0 V至5.5 V宽电源电压范围
工作温度范围：-40℃至+125℃

应用领域

精密电流检测
电阻热检测器
温度、位置和压力传感器
医疗设备
电子秤
